Вопрос по геометрии:
черчение,поомгие пожалуйста!аааааа
начертите по описанию деталь,называемую втулкой.она состоит из усеченного конуса и правильной четырехугольной призмы.Общая длина детали 60 мм.Диаметр одного основания конуса равен 30 мм ,другого-50 мм.Призма присоединена к большему основанию конуса,который располагается посередине ее основания.Высота призмы равна 10 мм ,боковая грань размером 50на50мм.Вдоль оси втулки просверлено сквозное цилиндрическое отверстие 20мм.боковые грани призмы расположите параллельно горизонтальной и фронтальной плоскостям проекций,а ось симметрии-перепендикулярно профильной.
- 03.11.2017 04:20
- Геометрия
- remove_red_eye 12471
- thumb_up 37
Ответы и объяснения 1

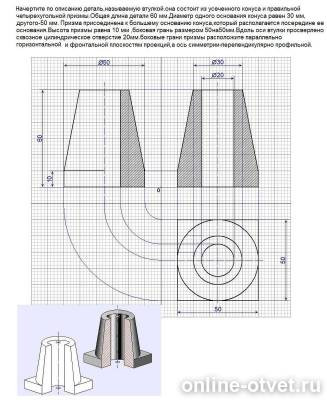

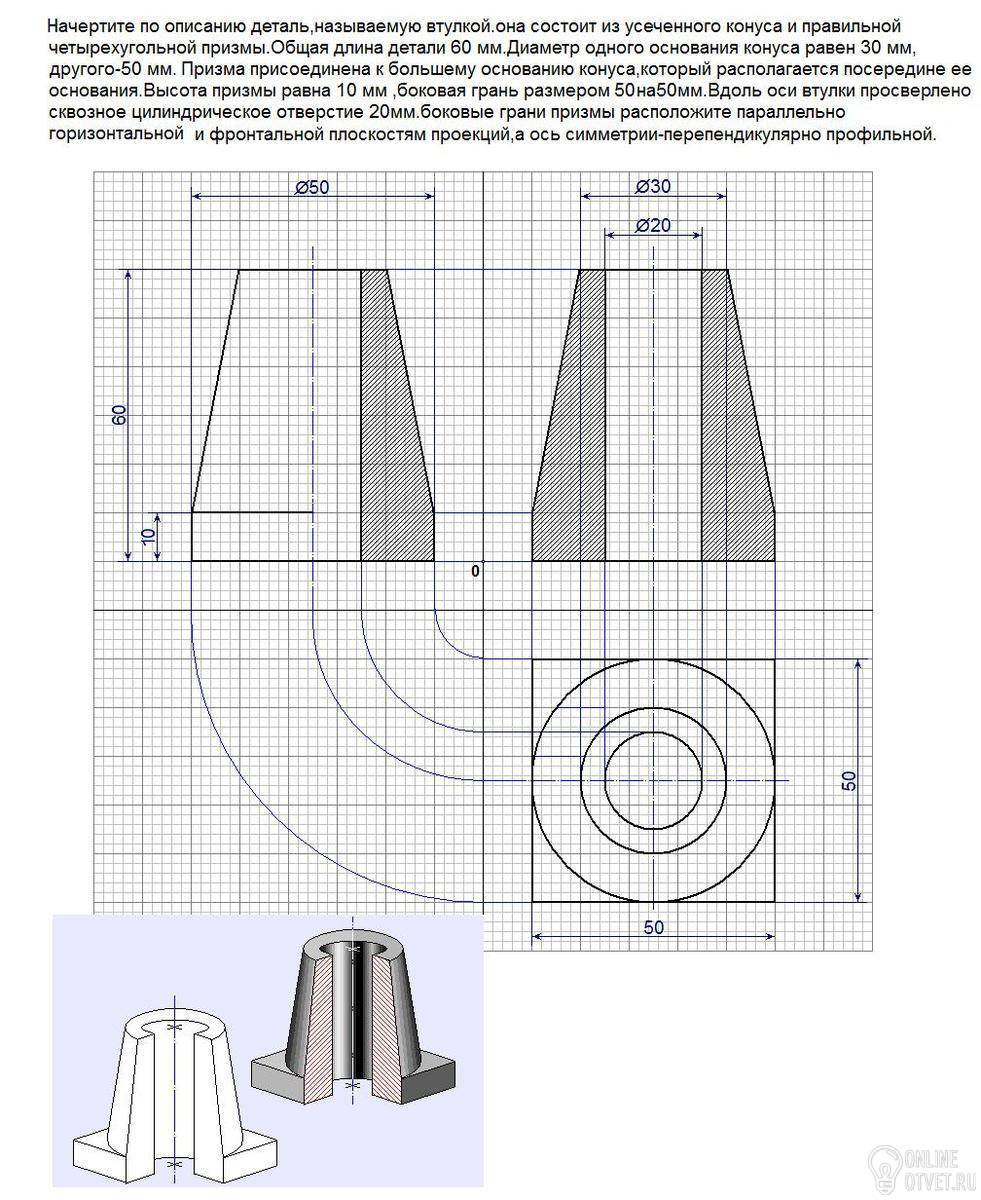

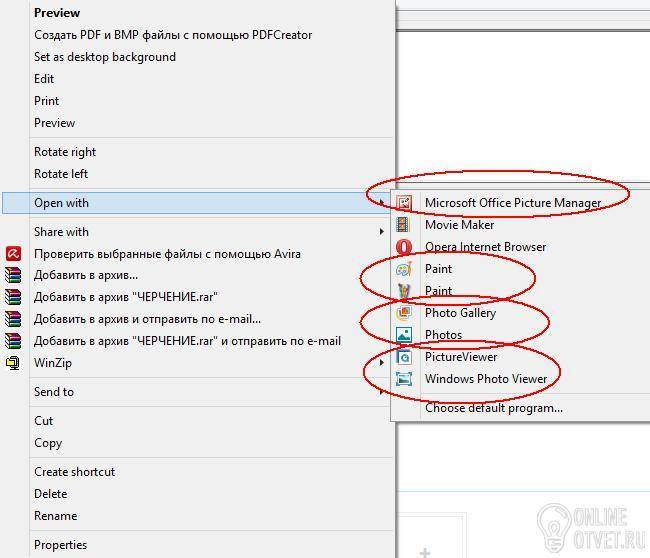

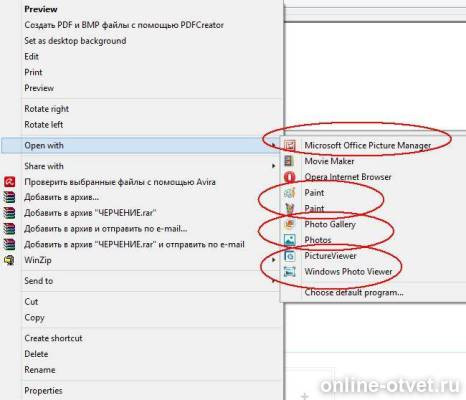

Чертёж выполнен в формате JPEG при помощи приложения PAINT. При просмотре рекомендуется увеличить изображение. На скриншоте показано, какими средствами Microsoft можно открыть файл.
- 04.11.2017 05:41
- thumb_up 20
