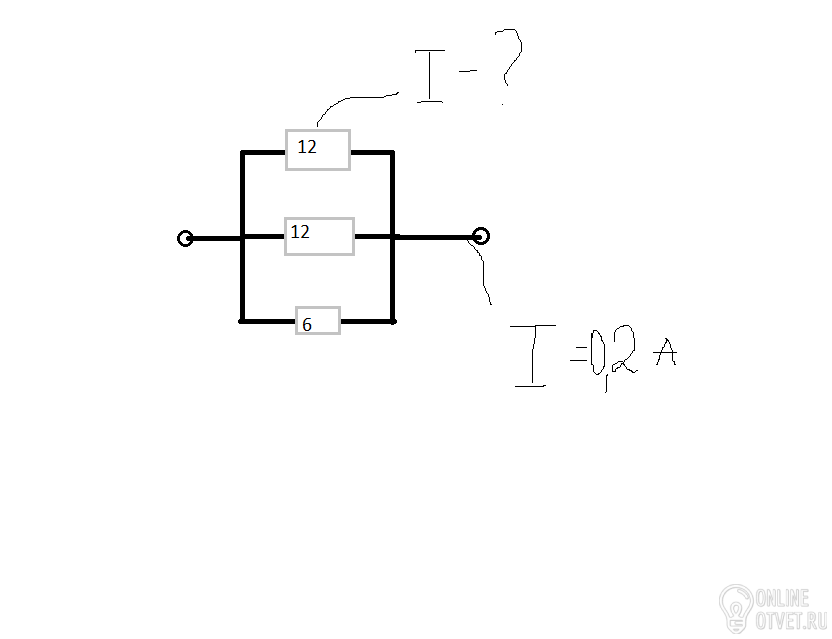

На прикрепленной картинке -- схема.
Итак: сперва стоит сказать, что при параллельном соединении напряжение на резисторах одинаковое, а сила тока -- разная, значит:
I1+I2+I3 = 0.2 А
Серва узнаем напряжение на всем участке цепи, а для этого необходимо найти общее сопротивление участка.
Первые два проводника имеют одинаковое сопротивление и соединены между собой параллельно, значит, по формуле Rоб12=R/2=12/2=6 Ом.
Аналогично: Rоб123=Rоб12/2, т. к. сопротивление Rоб12=R3 =>
Rоб123=3 Ом.
Ищем напряжение: U=IR=0.2*3=0.6 В.
такое напряжение будет на каждом резисторе (проводнике), значит, из закона Ома находим силу тока на первом резисторе:
I1=U/R1=0.6/12=0.05 А
Ответ: 0.05 А
