Вопрос по физике:

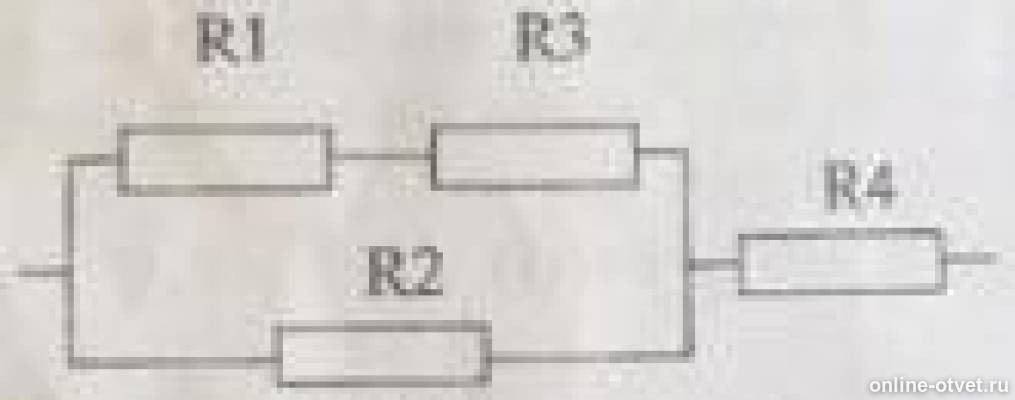

На рисунке дается схема смешанного соединения резисторов с числовыми значениями R1 = 4 Ом R2 = 20 Ом R3 = 80 Ом R4 = 30 Ом.Напряжение между точками АВ равна 120 В .Найти ток через каждый резистор.
Пожаловаться
- 24.03.2017 05:41
- Физика
- remove_red_eye 9057
- thumb_up 36
Ответы и объяснения 1
R13=R1+R3=4+80=84 Ом
R123=R13*R2/(R13+R2)=84*20/(84+20)=16.2 Ом
Ro=r123+R4=16.2+30=46.2 Ом
Io=I4=U/Ro=120/46.2=2.6 A
U123=Io*r123=2.6*16.2=42 B
I1=I3=U123/R13=42/84=0.5 A
I2=Io-I1=2.6-0.5=2.1 A
==============================
R123=R13*R2/(R13+R2)=84*20/(84+20)=16.2 Ом
Ro=r123+R4=16.2+30=46.2 Ом
Io=I4=U/Ro=120/46.2=2.6 A
U123=Io*r123=2.6*16.2=42 B
I1=I3=U123/R13=42/84=0.5 A
I2=Io-I1=2.6-0.5=2.1 A
==============================
