Ответы и объяснения 1

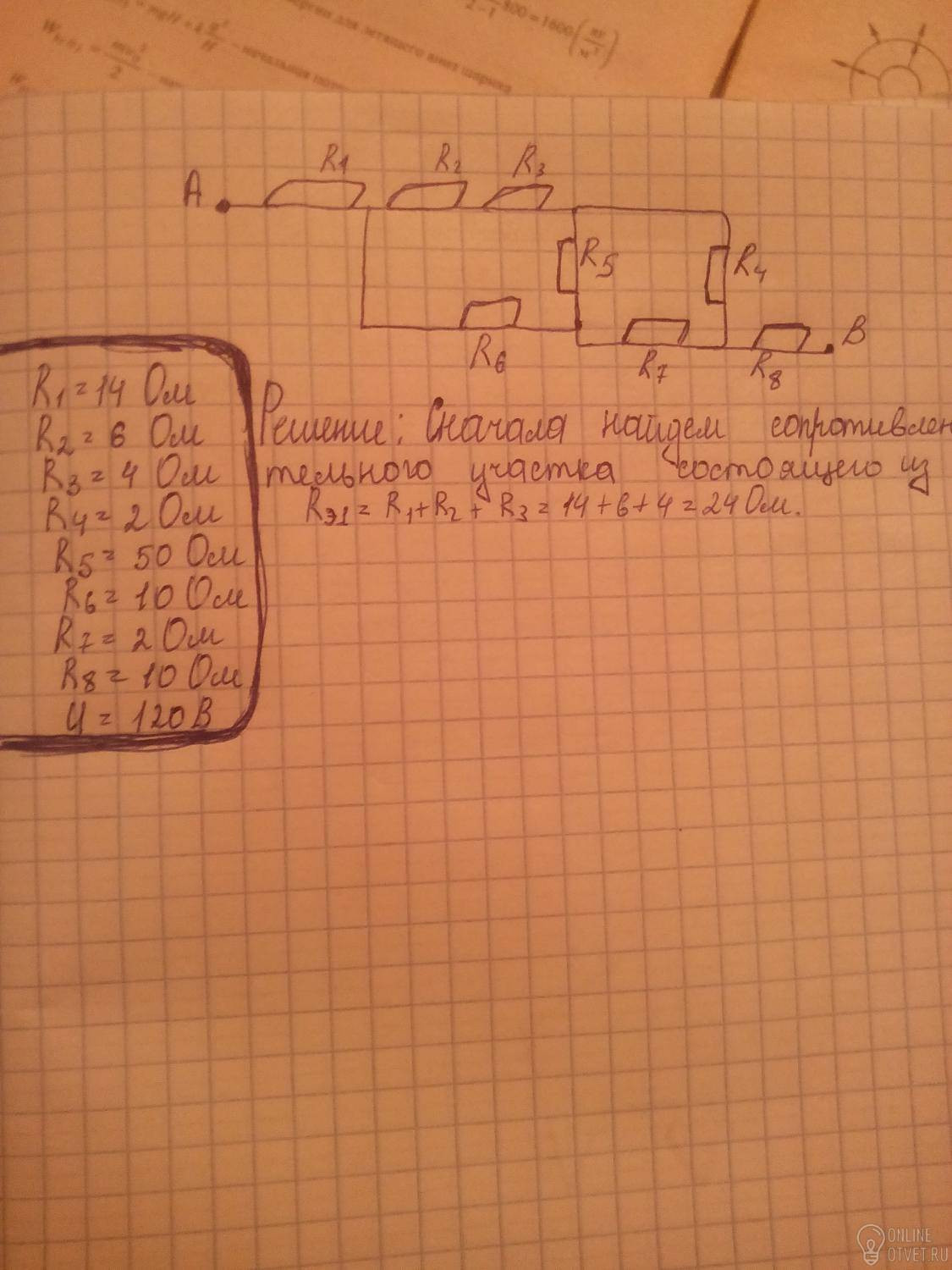

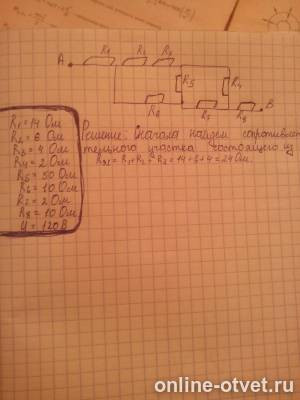

сопротивления R1,R6 lf.n 24 Ом
Сопротивления R8,R4 дают 12 Ом
Сопротивления R8,R7 дают 12 Ом
с обоих концов сопротивления R5 одинаковые потенциалы и ток через него идти не будет, выбрасываем его
R234=6+4+2=12 ОМ
R67=10+2=12 Ом
1/R23467=1/R234+1/R67=2/12 R23467=6 Ом
Ro=14+6+10=30 Ом
Io=Uo/Ro Io=120/30=4А
I1=I8=Io=4.A
U1=4*14=56 В
U8=4*10=40 B
U234=4*6=24В
I234=U234/R234=24 B/12 Ом=2 A
I2=I3=I4=2 A
I67=U234/R67=24/12=2 A
I6=I7=2 A
U2=I2*R2=2*6=12 B
U3=I3*R4=2*4=8 B
U4=I4*R4=2*2=4 B
U6=2*10=20 B
U7=2*2=4 B
