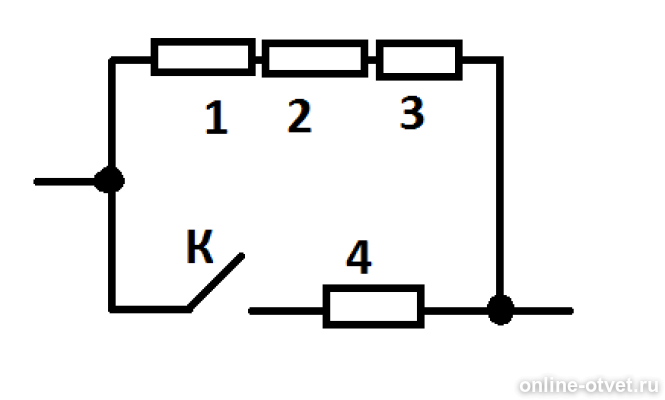

На рисунке приведена схема участка электрической цепи. Определите общее сопротивление участка при замкнутом ключе R1 =60 Ом R2 = 15 Ом R3 = 3 Ом R4 = 12 Ом Выберите верные утверждения : 1)Общее сопротивление всею учатска при замкнутом ключе меньше 12 Ом 2)Общее сопротивление всего участка при разомкнутом ключе 80 Ом 3)При замкнутом ключе сила тока в резисторе 4 меньше 4 меньше чем в любом другом 4)Сила тока в резисторе 1 меньше чем в резисторе 3

Question

На рисунке приведена схема участка электрической цепи. Определите общее сопротивление участка при замкнутом ключе R1 =60 Ом R2 = 15 Ом R3 = 3 Ом R4 = 12 Ом Выберите верные утверждения :  1)Общее сопротивление всею учатска при замкнутом ключе меньше 12 Ом 2)Общее сопротивление всего участка при разомкнутом ключе 80 Ом 3)При замкнутом ключе сила тока в резисторе 4 меньше 4 меньше чем в любом другом  4)Сила тока в резисторе 1 меньше чем в резисторе 3

pacreayeweac · Answer

Сопротивление верхней ветви R123=R1+R2+R3=78 ОмПри замкнутом ключе сопротивление цепи R=R123*R4/R123+R4=10,4 Ом, при разомкнутом ключе 78 Ом. При замкнутом ключе сила тока будет больше в той ветви, где сопротивление меньше.Токи в резисторах R1,R2,R3 одинаковы, так как соединение последовательное. Вывод:Верное утверждение одно, под номером 1)
