Вопрос по физике:

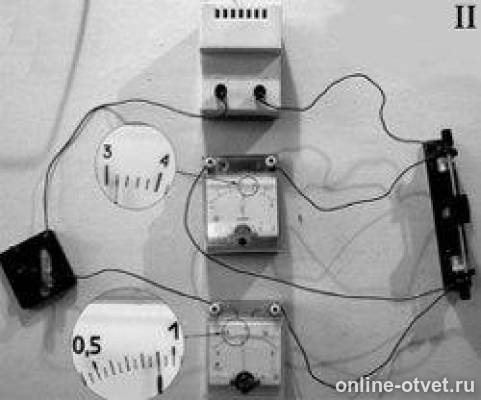

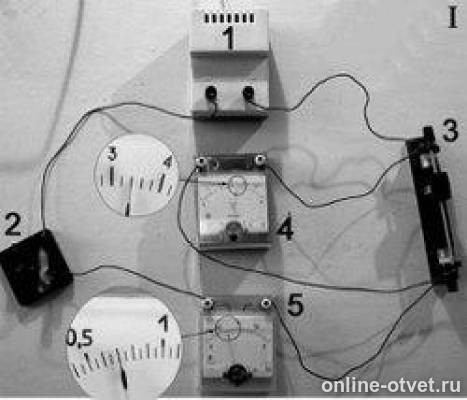

На рисунке изображено электрическую цепь, состоящую из источника постоянного тока (1), выключателя (2), реостата (3), вольтметра (4) и амперметра (5). Когда закрыли электрическую цепь, показания приборов установились, как это отражено на фото I. Когда ползунок реостата переместили, показания приборов изменились (см. Фото II). Определите (в вольтах) ЭДС источника тока.
Трудности с пониманием предмета? Готовишься к экзаменам, ОГЭ или ЕГЭ?
Воспользуйся формой подбора репетитора и занимайся онлайн. Пробный урок - бесплатно!
- 18.10.2017 14:09
- Физика
- remove_red_eye 12753
- thumb_up 38
Ответы и объяснения 2
Я числа не вижу поэтому решаю в общем виде
по закону ома для полной цепи
I1=E/(R1+r)
E=I1*R1+I1*r=U1+I1*r (1)
lдля второго случая
E=U2+I2*r (2)
сравнивая (1) и (2)
U1+I1*r=U2+I2*r
г=(U1-U2)/(I2-I1)
далее вычисляем внутреннее сопротивление источника
после этого подставляем в уравнения (1) и (2)
если все сделано верно ответы ЭДС должны совпадать
- 19.10.2017 09:48
- thumb_up 7
ЭДС=U1+r*I1
ЭДС=U2+r*I2
r=(U1-U2)/(I2-I1)
ЭДС=U1+r*I1=U1+ I1*(U1-U2)/(I2-I1)= {U1(I2-I1)+ I1*(U1-U2)}/(I2-I1)=
= {U1*I2-U1*I1+ U1*I1-U2*I1}/(I2-I1)=
= {U1*I2-U2*I1}/(I2-I1)=
= {3,4*0,9-3,2*0,7}/(0,9-0,7) Ом= 4,1 Ом
- 20.10.2017 03:35
- thumb_up 6
