Вопрос по физике:

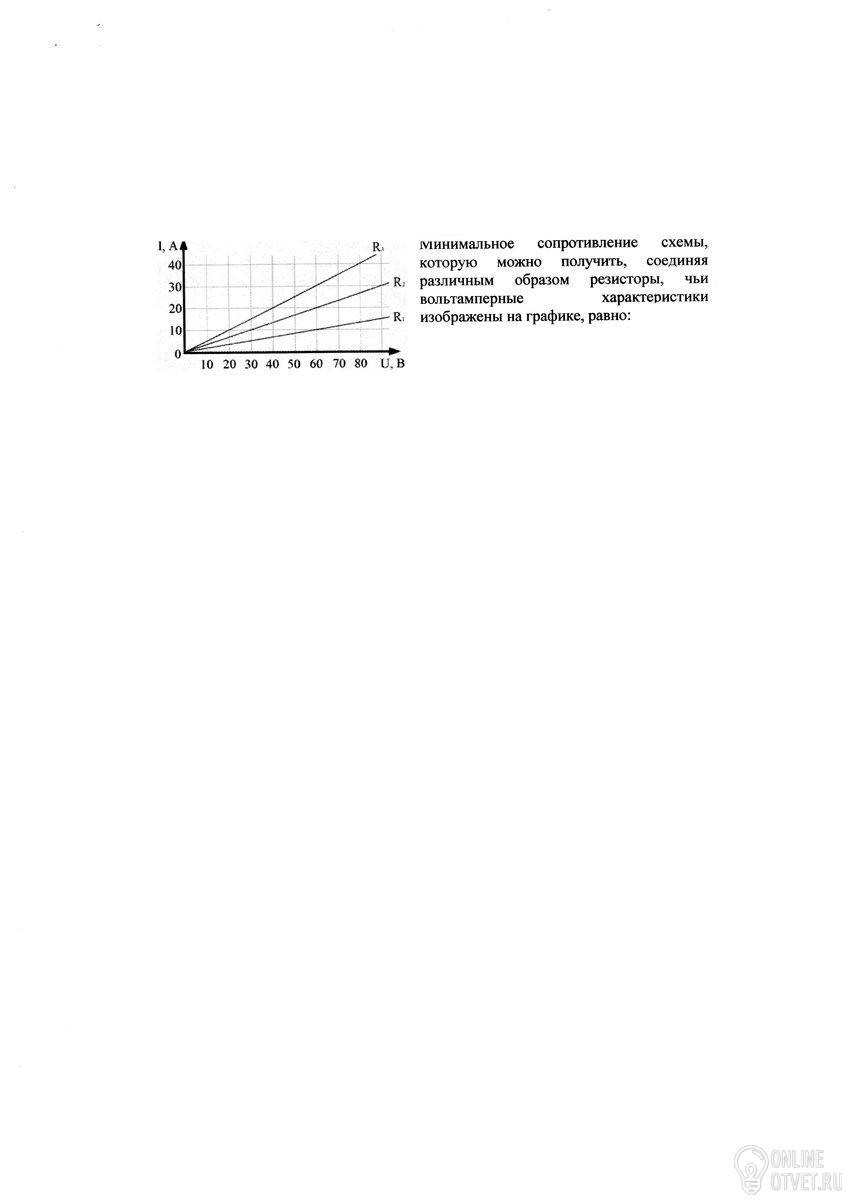

Минимальное сопротивление схемы, которую можно получить, соединяя различным образом резисторы, чьи вольтамперные характеристики изображены на графике, равно?
Трудности с пониманием предмета? Готовишься к экзаменам, ОГЭ или ЕГЭ?
Воспользуйся формой подбора репетитора и занимайся онлайн. Пробный урок - бесплатно!
- 19.06.2017 05:07
- Физика
- remove_red_eye 3641
- thumb_up 45
Ответы и объяснения 1
R1=U1/I1=60В/10А=6Ом
R2=U2/I2=60В/20А=3Ом
R3=U3/I3=60В/30А=2Ом
Находим сопростивления во всех возможных случаях:
Все последовательно - 11 Ом
Все параллельно - 1 Ом
(1) последователно с параллельными (2) и (3) - 7,2 Ом
(2) последователно с параллельными (1) и (3) - 4,5 Ом
(3) последователно с параллельными (1) и (2) - 4 Ом
Последовательные (1) и (2) параллельны (3) - 1,64 Ом
Последовательные (2) и (3) параллельны (1) - 2,72 Ом
Последовательные (1) и (3) параллельны (2) - 2,18 Ом
Минимальное равно 1 Ом при параллельном соединении всех трех резисторов.
Ответ: 1 Ом
- 20.06.2017 00:29
- thumb_up 30
