Вопрос по физике:

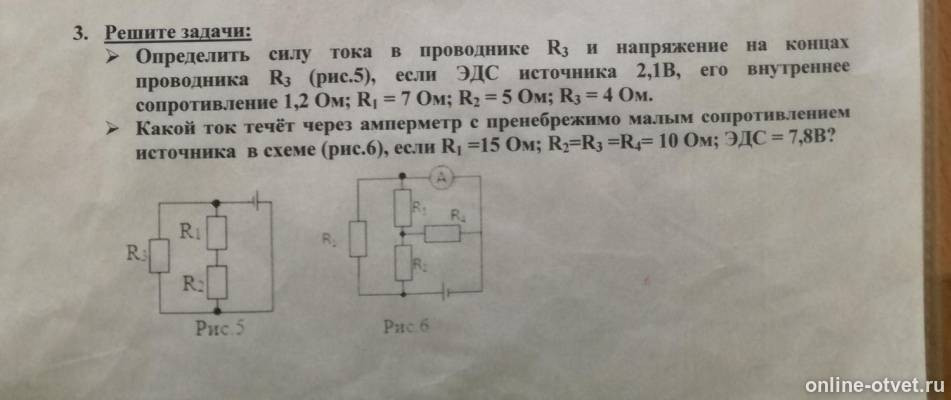

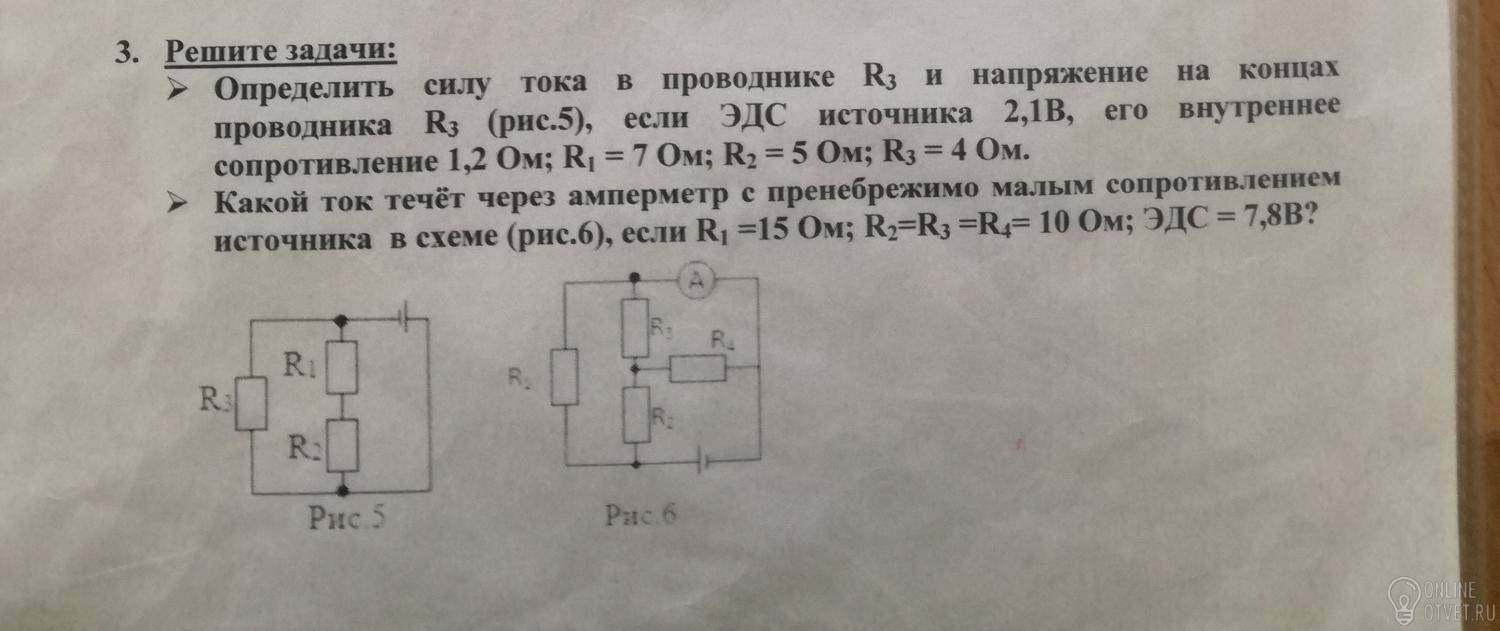

1) Определить силу тока в проводнике R3 и напряжение на концах проводника R3 (рис.5), если ЭДС источника 2,1 В, его внутреннее сопротивление 1,2 Ом; R1=7 Ом, R2=5 Ом, R3=4 Ом.
2) Какой ток течёт через амперметр с пренебрежимо малым сопротивлением источника в схеме (рис.6), если R1=15 Ом, R2=R3=R4=10 Ом, ЭДС=7,8 В?
Трудности с пониманием предмета? Готовишься к экзаменам, ОГЭ или ЕГЭ?
Воспользуйся формой подбора репетитора и занимайся онлайн. Пробный урок - бесплатно!
- 08.05.2017 02:36
- Физика
- remove_red_eye 13894
- thumb_up 25
Ответы и объяснения 1
Общий ток цепи I=E/R+r=2.1в/3+1.2=0.5а
Ток I3 и I1по величине будут пропорциональны их сопротивлениям,т.е:
отношение R1.2/R3=12om/4om,тогда ток I1=0.5a/4=0.125a, I3=0.375a.
Другим способом найдём I3: падение на источнике: ΔU=Ir=0.5a*1.2om=0.6в
Напряжение на R3=2.1-0.6=1.5в тогда I3=1.5в/4ом=0.375а
2.Через амперметр проходит ток I2,3 и I1.
I2.3=E/R2.3=7.8в/20om=0.39a" I1=E/R1=7.8в/15om=0.52а
Ток чарез амперметр Ia=0.39a+0.52a=0.91a
- 09.05.2017 06:40
- thumb_up 48
