Вопрос по физике:

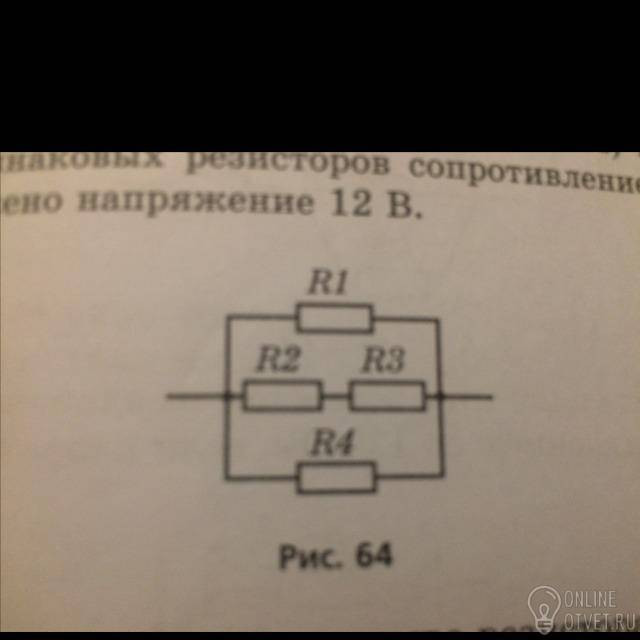

Найдите сопротивление цепи (рис.64) и силу тока в каждом из одинаковых резисторов сопротивлением по 500 Ом. К цепи приложено напряжение 12В.
Пожаловаться
- 18.03.2018 10:49
- Физика
- remove_red_eye 13021
- thumb_up 23
Ответы и объяснения 1
R2 и R3 последовательное. Их Сопротивление R23=1000 Ом
Теперь R1,R23< R4- параллельно 1/Rоб=1/R1+1/R23+1/R4=5/1000
Rоб=1000/5=200 Ом
Напряжение в ветвях одинаковое
I1=I4=U/R1=12/500=0.024 A
I2=I3=U/R23=12/1000=0,012 А
Теперь R1,R23< R4- параллельно 1/Rоб=1/R1+1/R23+1/R4=5/1000
Rоб=1000/5=200 Ом
Напряжение в ветвях одинаковое
I1=I4=U/R1=12/500=0.024 A
I2=I3=U/R23=12/1000=0,012 А
Пожаловаться
- 19.03.2018 02:26
- thumb_up 37
