Вопрос по физике:

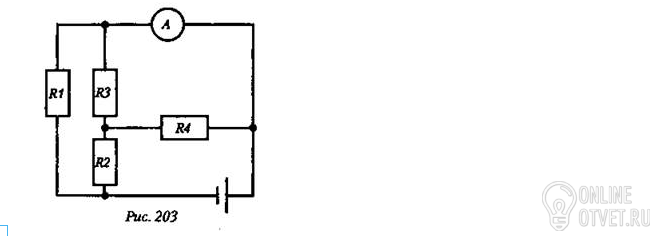

Какой ток течет через амперметр с пренебрежимо малым внутренним сопротивлением
(рис. 203)?
R1 = 15 Ом; R2 = 10 Ом; R3 = 10 Ом; R4 = 10 Ом; ЭДС = 7,8 В
ЗАДАНИЕ САЙТА
Трудности с пониманием предмета? Готовишься к экзаменам, ОГЭ или ЕГЭ?
Воспользуйся формой подбора репетитора и занимайся онлайн. Пробный урок - бесплатно!
- 12.10.2017 15:16
- Физика
- remove_red_eye 3413
- thumb_up 16
Ответы и объяснения 1
1) найдем напряжение на внешнем участке
U= I*R=E*R/(R+r)
так как по условию r=0
значит U=E=7,8 В
2) найдем ток I1=U/R1=E/R1 R1=15 Ом
3) Найдем I2=E/(R2+R3/2)=E/R1 так как R2+R3/2=15 Ом
I3=I4=I2/2=E/2*R1
ток через амперметр Ia=I1+I3=E/R1+E/2*R1=3*E/2*R1=3*7,8/2*15=0,78 А
Ответ Ia=0,78 А
- 13.10.2017 18:30
- thumb_up 32
