- 12.09.2018 21:04
- Физика
- remove_red_eye 5182
- thumb_up 9
Ответы и объяснения 1

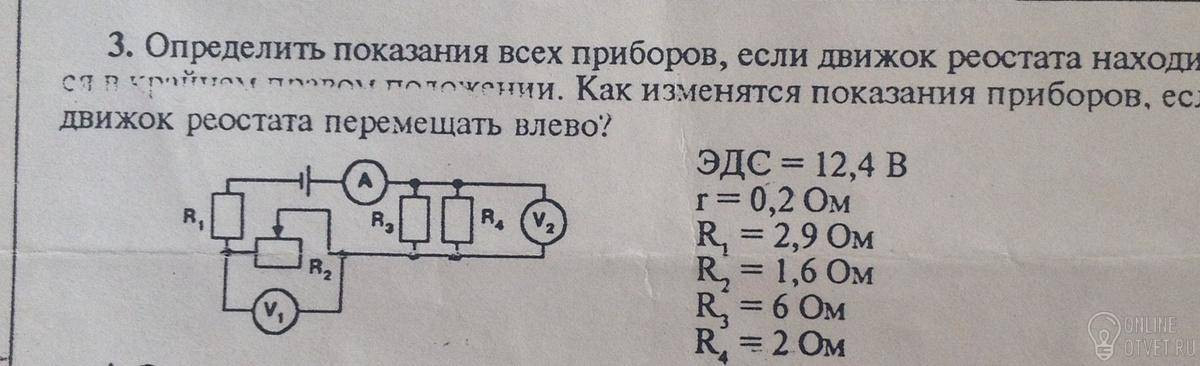

Сначала надо заменить сопротивление двух резисторов R₃ и R₄ эквивалентным резистором R₅:
1/R₅ = 1/R₃ + 1/R₄
1/R₅ = 1/2 + 1/6 = 3/6 + 1/6 = 4/6 = 2/3 R₅ = 3/2 = 1,5 Ом.
Если движок реостата находится в крайнем правом положении, то сопротивление всей цепи R = r + R₁ + R₂ + R₅ = 0,2+2,9+1,6+1,5 = 6,2 Ом. Ток равен ЭДС / R = 12,4 / 6,2 = 2 А - это показание амперметра А. V₁ = 2*1,6 = 3,2 В, .V₂ = 2*1,5 = 3 В.
Если движок реостата находится в крайнем левом положении, то сопротивление R₂ = 0, a всей цепи R = r + R₁ + R₅ = 0,2+2,9+1,5 = 4,6 Ом. Ток равен ЭДС / R = 12,4 / 4,6 = 2,695652 А ≈ 2,7 A - это показание амперметра А. V₁ = 2,7*0 = 0 В, .V₂ = 2,7*1,5 = 4,05 В
- 13.09.2018 04:22
- thumb_up 47
