Вопрос по физике:

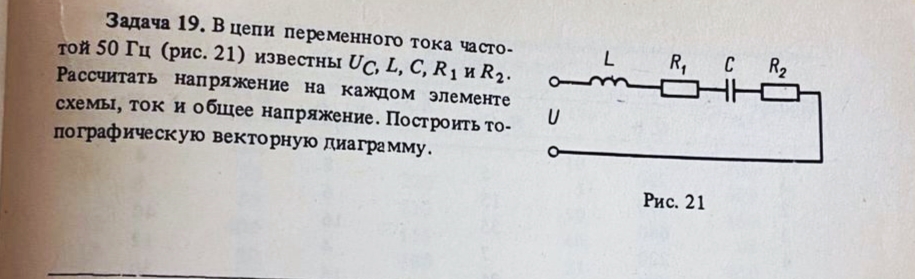

Задача 19. Вариант 9, Рис.2.1
Uc=20 В
L= 120 мГн
C= 400 мкФ
R1= 25 Ом, R2= 20 Ом.
Рассчитать напряжение на каждом элементе схемы, ток и общее напряжение. Построить топографическую векторную диаграмму.
- 25.10.2024 02:39
- Физика
- remove_red_eye 959
- thumb_up 1
Ответы и объяснения 1
Ответ:
Дано:
L= 120 мГн
C= 400 мкФ
R1= 25 Ом, R2= 20 Ом.
f=50 Гц
pi=3.14
Найті: Uо, I, Ul, Ur
При последовательном соединении элементов цепи общее напряжение равно сумме напряжений:
Uo=Uc+Ul+Ur
Общий ток I одинаков в последовательной цепи.
Uc=20 В=I*1/wC
I=wCUc
w=2*pi*f=2*3.14*50=314
I=314*20*400*10^-6=301 A
Ur=IRo=IR1+R2=301(25+20)=13 кВ
Ul=IwL=301*314*120*10^-3=113 кВ
Uo=Uc+Ul+Ur=20+13+113=126.2 кВ
- 30.10.2024 11:06
- thumb_up 0
