- 14.04.2017 19:33
- Физика
- remove_red_eye 19942
- thumb_up 11
Ответы и объяснения 1

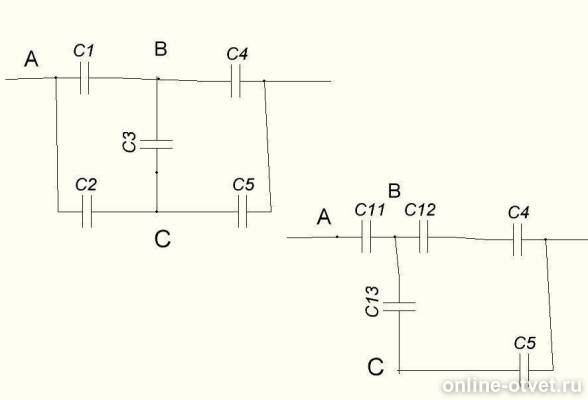

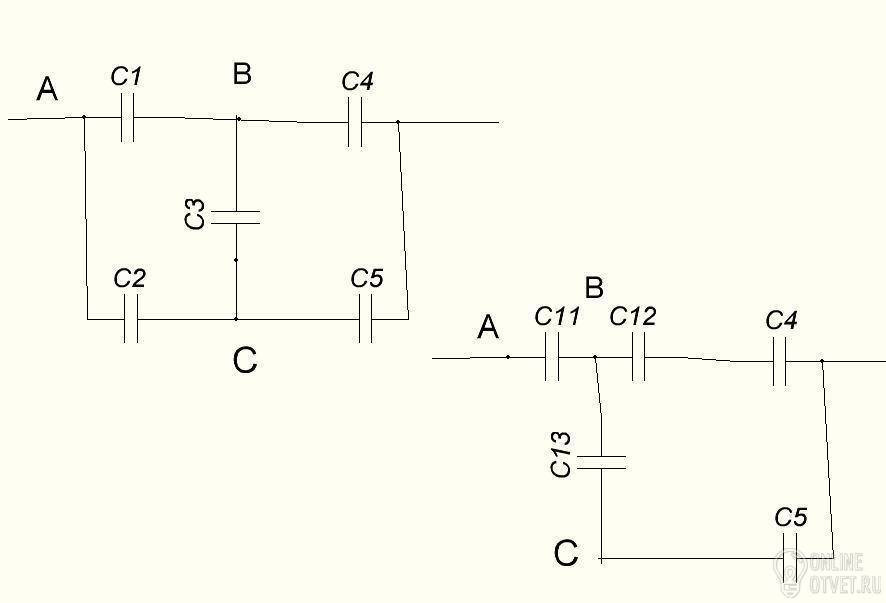

Слева в верху исходная схема
справа внизу преобразованная по точкам АВС из треугольника в звезду
Рассчитаем емкости С11.С12.С13
С11=С12=С13=С1+С2+С1*С2/С3=С+С+С*С/(С+С)=5*С/2
эквивалет С13, С5
с12.4=c13.5=C13*C5/(c13+C5)=(5*C/2)*C/(C+5*С/2)=C*5/7
Далее c13.5 и с12.4 равны и подключены параллельно их эквивалент
с12.4.13.5.=с12.4*2=(C*5*2/7)=С*10/14
С общее найдем как последовательное соединение с12.4.13.5 и С11
Cob=с12.4.13.5*C11/(с12.4.13.5+C11)=(С*10/14)*C/(С*10/14+C)=C*5/12
справа внизу преобразованная по точкам АВС из треугольника в звезду
Рассчитаем емкости С11.С12.С13
С11=С12=С13=С1+С2+С1*С2/С3=С+С+С*С/(С+С)=5*С/2
эквивалет С13, С5
с12.4=c13.5=C13*C5/(c13+C5)=(5*C/2)*C/(C+5*С/2)=C*5/7
Далее c13.5 и с12.4 равны и подключены параллельно их эквивалент
с12.4.13.5.=с12.4*2=(C*5*2/7)=С*10/14
С общее найдем как последовательное соединение с12.4.13.5 и С11
Cob=с12.4.13.5*C11/(с12.4.13.5+C11)=(С*10/14)*C/(С*10/14+C)=C*5/12
