Вопрос по физике:

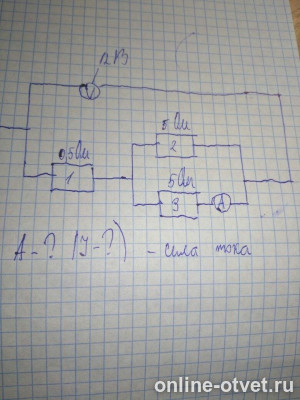

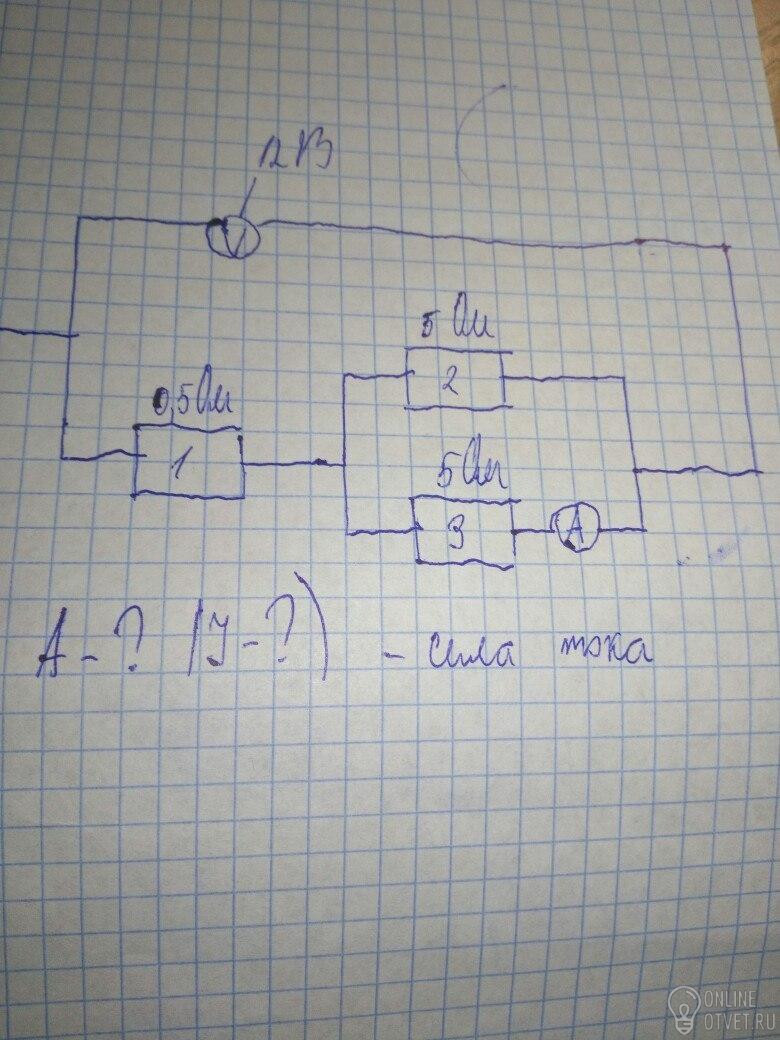

Показания вольтметра равно 12В, сопротивление 1 резистора равно 0,5 ОМ, 2 резистора 5 ОМ, 3 резистора 5 ОМ. Найти силу тока
Пожаловаться
- 03.11.2017 12:03
- Физика
- remove_red_eye 3732
- thumb_up 5
Ответы и объяснения 2
Хм,вольтметр подключается параллельно к цепи, а не последовательно.
Из-за этого я не понимаю на каком именно участке 12В или это вообще общее напряжение.
Из-за этого я не понимаю на каком именно участке 12В или это вообще общее напряжение.
Пожаловаться
- 04.11.2017 10:58
- thumb_up 19
Согласен, вольтметр соединяется параллельно к прибору, на котором нужно измерить напряжение.
Пусть тогда он измеряет напряжение источника тока, то есть всего участка.
R2 и R3 соединены параллельно, а при параллельном соединении R/2= 5/2=2.5Ом.
R1 и R23 соединены между собой последовательно. При последовательном соединении сопротивления складываются. 0.5+2.5=3Ом.
I=U/R= 12/3=4 А
Пусть тогда он измеряет напряжение источника тока, то есть всего участка.
R2 и R3 соединены параллельно, а при параллельном соединении R/2= 5/2=2.5Ом.
R1 и R23 соединены между собой последовательно. При последовательном соединении сопротивления складываются. 0.5+2.5=3Ом.
I=U/R= 12/3=4 А
Пожаловаться
- 05.11.2017 09:37
- thumb_up 26
