Вопрос по физике:

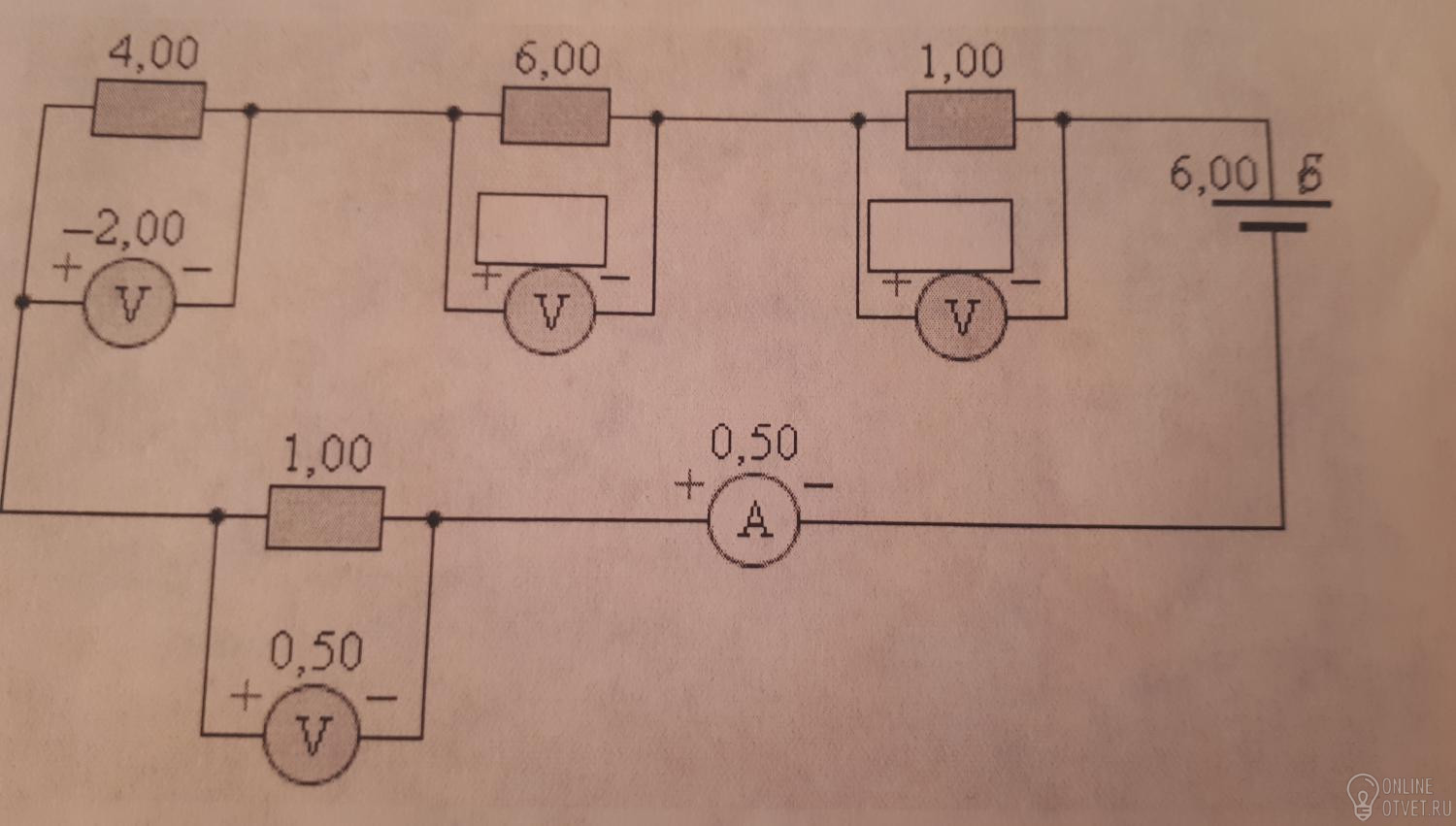

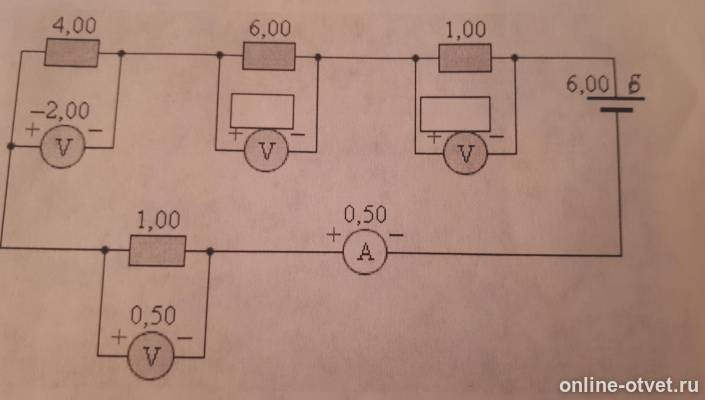

Четыре резистора с R1=4ом, R2=6ом, R3=1ом и R4=1ом подключены последовательно к источнику постоянного тока. Амперметр, включенный в цепь, показывает 0,5 А.
Какой ток покажет амперметр, если перемкнуть четвертый резистор? Запишите недостающие показания приборов.
Пожаловаться
- 23.07.2017 00:38
- Физика
- remove_red_eye 2792
- thumb_up 18
Ответы и объяснения 1
Vr2=I*R2=0.5*6=3V
V3=I*R3=0.5*1=0.5V
Если замкнуть R4 То цепь будет состоять из 3 последовательно соединенных резисторов 1,2,3, Найдем их общее сопротивление
r123=R1+R2+R3=4+6+1=11 Ом
Найдем ток который покажет при этом амперметр
I2=U/r123=6/11=0.545 A
V3=I*R3=0.5*1=0.5V
Если замкнуть R4 То цепь будет состоять из 3 последовательно соединенных резисторов 1,2,3, Найдем их общее сопротивление
r123=R1+R2+R3=4+6+1=11 Ом
Найдем ток который покажет при этом амперметр
I2=U/r123=6/11=0.545 A
