Вопрос по физике:

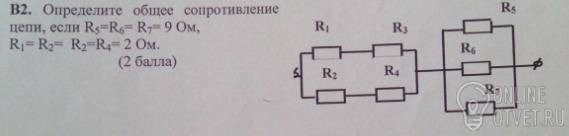

Помогите задание на фото если не видно то вот
Определите общее сопротивление цепи , если R5=R6=R7=9,
R1=R2=R3=R4=2Ом
за правильный ответ дам 34 балла
Пожаловаться
- 22.12.2017 05:13
- Физика
- remove_red_eye 2554
- thumb_up 49
Ответы и объяснения 2
R13=R1+R3 = 4
R24=R2+R4 = 4
1/R1234 = 1/R13 + 1/ R24 = 1/4 + 1/4 = 1/2
R1234 = 2
1/R567 = 1/R5 + 1/R6 + 1/R7 = 1/9 + 1/9 + 1/9 = 1/3
R567 = 3
R = R1234 + R567 = 2 + 3 = 5 Ом
Ответ: 5 Ом
R24=R2+R4 = 4
1/R1234 = 1/R13 + 1/ R24 = 1/4 + 1/4 = 1/2
R1234 = 2
1/R567 = 1/R5 + 1/R6 + 1/R7 = 1/9 + 1/9 + 1/9 = 1/3
R567 = 3
R = R1234 + R567 = 2 + 3 = 5 Ом
Ответ: 5 Ом
Пожаловаться
- 24.12.2017 16:05
- thumb_up 50
