Вопрос по физике:

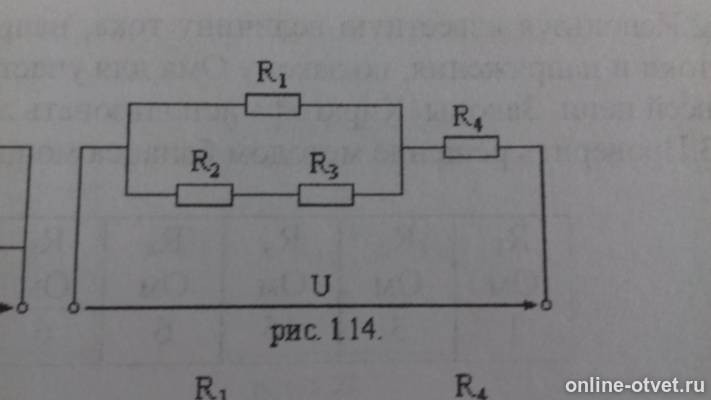

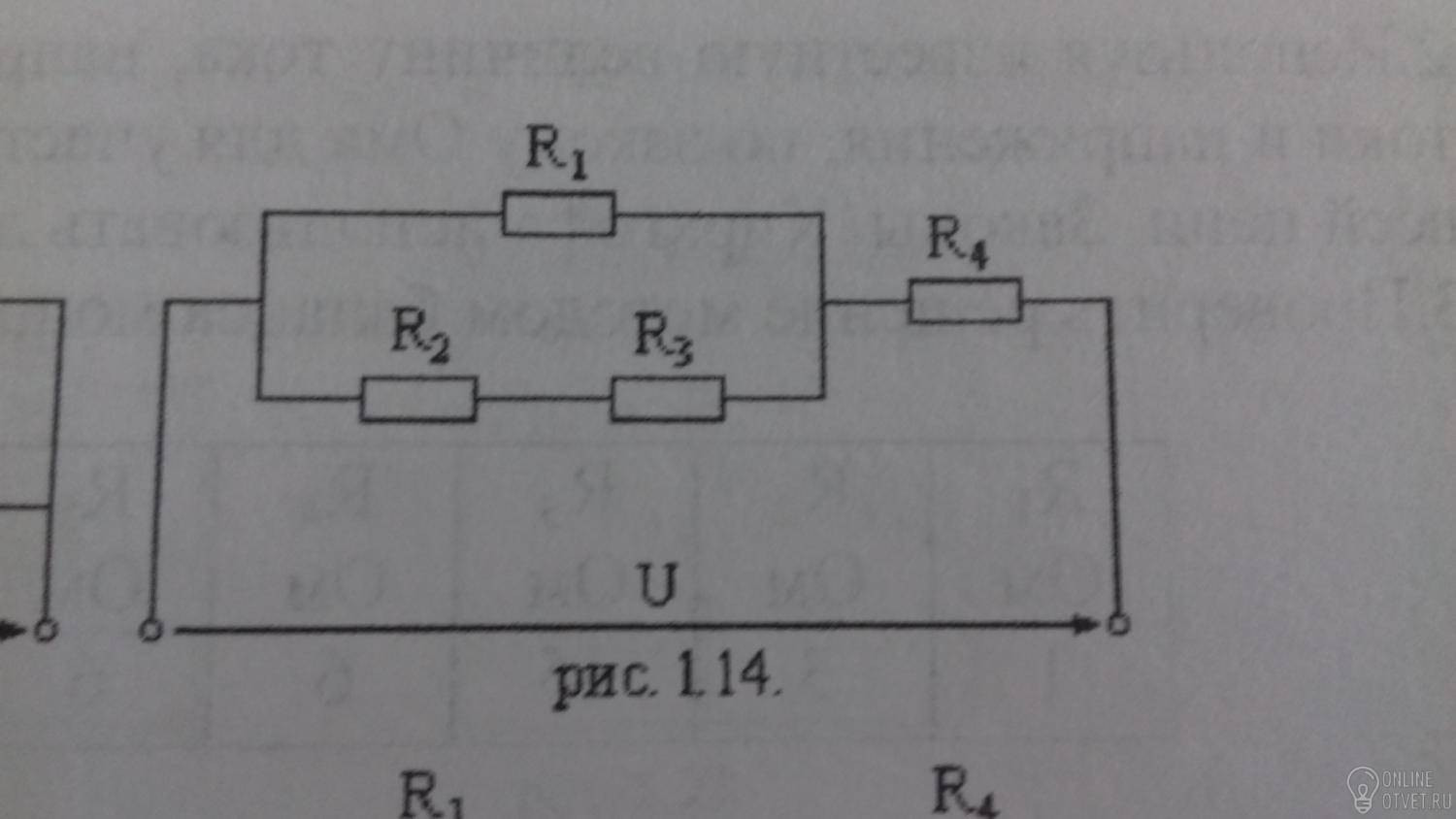

R1=48 Ом, R2=7 Ом, R3=9 Ом, R4=3Ом, I=3А. Найти U1, U2, U3, U4, I1, I2, I4, Rэкв ?.
Пожаловаться
- 14.01.2018 18:59
- Физика
- remove_red_eye 1614
- thumb_up 46
Ответы и объяснения 1
I4=I=3 А. R23=R2+R3=7+9=16 Ом.
Rэкв=R4+R1*R23/(R1+R23)=3+48*16/(48+16)=15 Ом.
U4=I4*R4=3*3=9 В.
R123=R1*R23/(R1+R23)=48*16/(48+16)=12 Ом.
U1=U123=I*R123=3*12=36 В.
I1=U1/R1=36/48=0,75 А
I2=U123/(R2+R3)=36/(7+9)=2,25 А.
U2=I2*R2=2,25*7=15,75 В U3=I2*R3=2,25*9=20,25 В.
Rэкв=R4+R1*R23/(R1+R23)=3+48*16/(48+16)=15 Ом.
U4=I4*R4=3*3=9 В.
R123=R1*R23/(R1+R23)=48*16/(48+16)=12 Ом.
U1=U123=I*R123=3*12=36 В.
I1=U1/R1=36/48=0,75 А
I2=U123/(R2+R3)=36/(7+9)=2,25 А.
U2=I2*R2=2,25*7=15,75 В U3=I2*R3=2,25*9=20,25 В.
