Вопрос по физике:

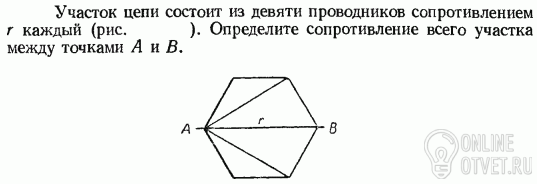

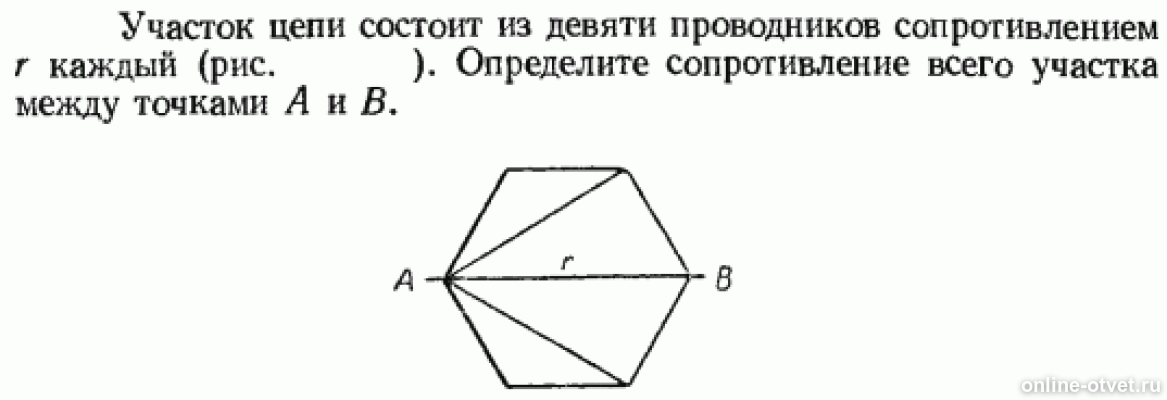

Определить сопротивление цепи между точками А и В. Сопротивление каждой стороны шестиугольника r.
- 16.06.2018 23:41
- Физика
- remove_red_eye 18095
- thumb_up 35
Ответы и объяснения 1

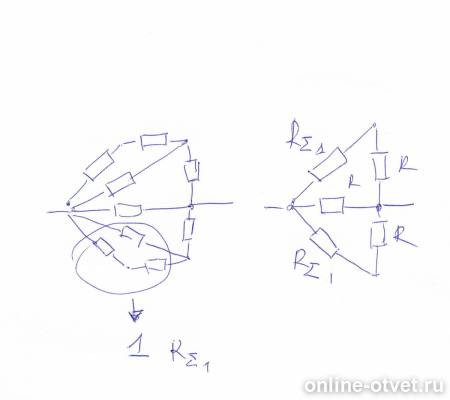

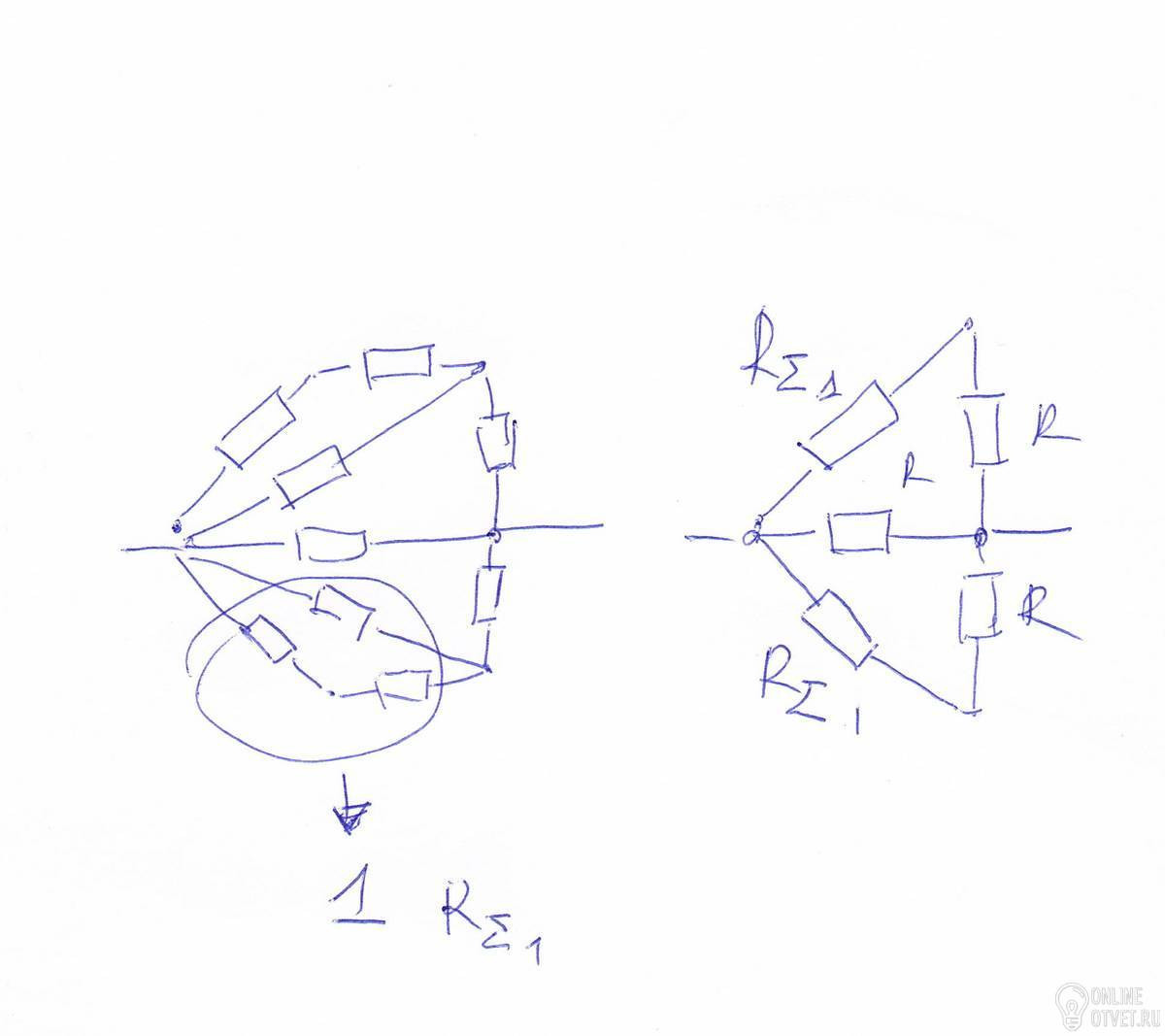

Рассчитаем сначала RΣ1.
RΣ1 - это два последовательно соединенных резистора и один - параллельно:
1/RΣ1=1/2R+1/К Тогда RΣ1 =2R/3
Схема упростилась, теперь найдем сопротивление последовательно соединенных RΣ1 и R. Это 5R/3.
Наконец, у нас есть параллельное соединение из трех резисторов: два - по 5R/3 и один - R.
Найдем RΣ2, по формуле: 1/RΣ2 = 1/5R/3+1/5R/3+1/R.
Получаем RΣ2 = 5R/11
Вроде так. Вроде все верно сосчитала...
- 17.06.2018 01:31
- thumb_up 30
