Вопрос по физике:

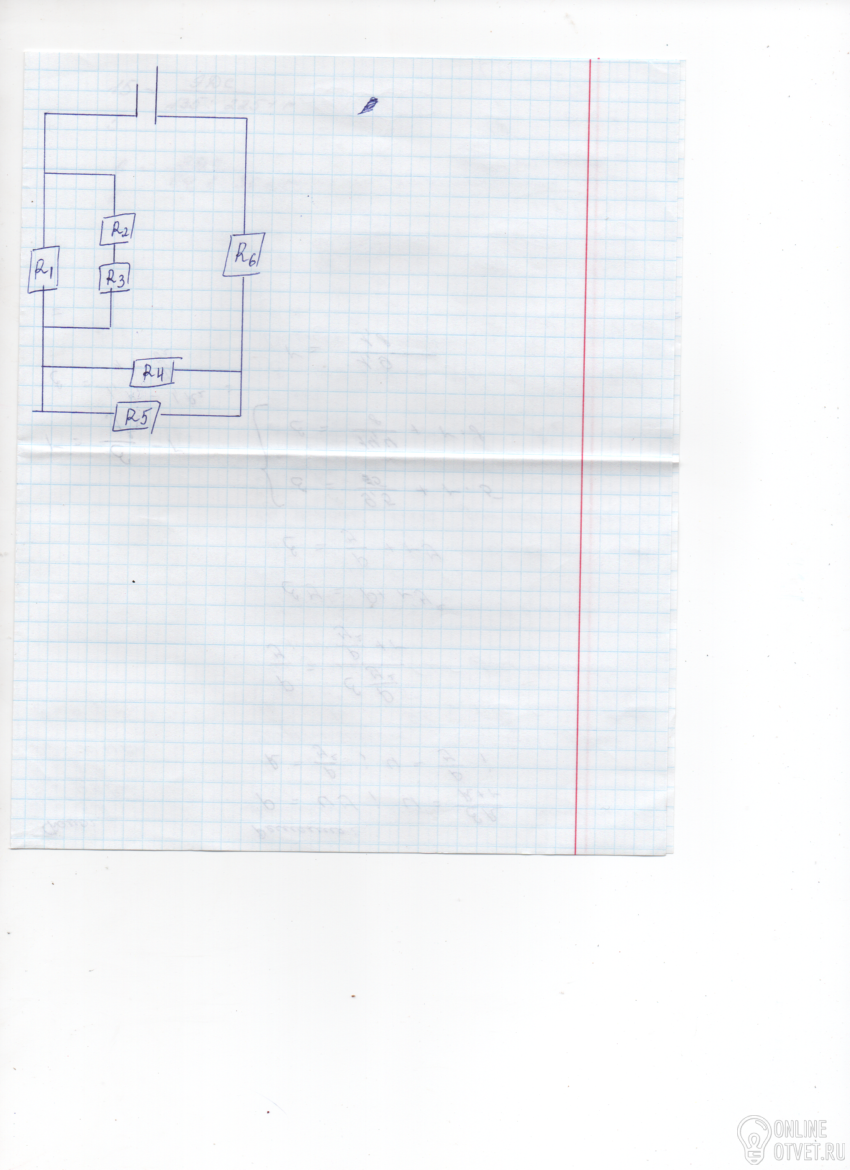

Рассчитайте общее сопротивление схемы, изображенной на рисунке, если R1=4 Ом, R2=R3=2 Ом, R4=R5=6 Ом, R6=1 Ом. Какая мощность выделяется в этой цепи, если напряжение, создаваемое источником 12 В
- 08.09.2018 18:42
- Физика
- remove_red_eye 19247
- thumb_up 18
Ответы и объяснения 1
R1=4 Ом, R2=R3=2 Ом, R4=R5=6 Ом, R6=1 Ом, U=12 В. R-? P-?Решение.
R23=R2+R3=2+2= 4 Oм.
R123 = R1*R23/(R1+R23)=4*4/8= 2 Ом.
R45=6*6/12=3 Ом.
R=R123+ R45+R6=2+3+1=6 Ом.
P=IU=U^2/R.
P=144/6=24 Вт.
Ответ: R=6 Ом, P=24 Вт.
- 09.09.2018 20:45
- thumb_up 11
