Вопрос по физике:

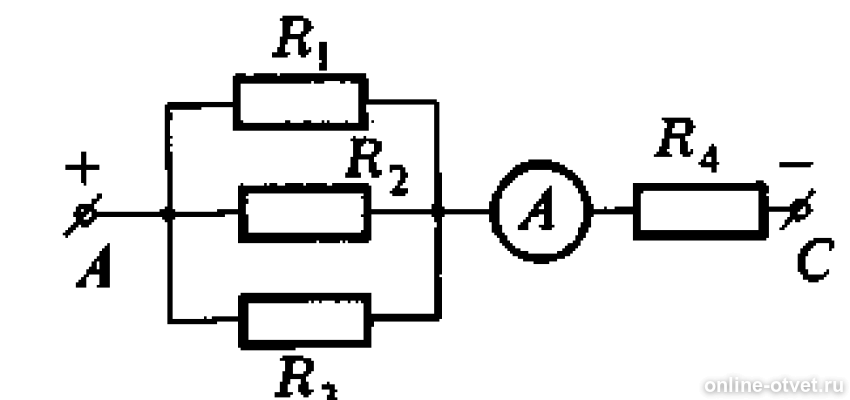

Используя схему электрической цепи, изображенную на рисунке, определите общее напряжение на участке АС, если амперметр показывает 5А, а R1 = 2 Ом; R2 = 3 Ом; R3 = 6 Ом; R4 = 5 Ом.
Ответ: 30 В
Объясните, пожалуйста, решение
- 23.08.2017 14:38
- Физика
- remove_red_eye 2662
- thumb_up 35
Ответы и объяснения 1
Найдем эквивалентное сопротивление параллельного участка состоящего из R1,R2,R3 1/Rэкв1= 1/R1+1/R2+1/R3 =1/2+1/3+1/6=0.5+0.333+0.167= 1 Ом
у нас получилась последовательная цепочка состоящая из Rэкв и R4, находим эквивалентное сопротивление Rэкв2=Rэкв1+R4=1 + 5 =6 Ом, зная сопротивление и ток находим приложенное напряжение U=I*R= 5*6 = 30 В
Ответ = напряжение на участке А С = 30 Вольт
надеюсь помог, если ответ лучший отметь.
