- 14.02.2018 23:37
- Информатика
- remove_red_eye 12669
- thumb_up 50
Ответы и объяснения 1

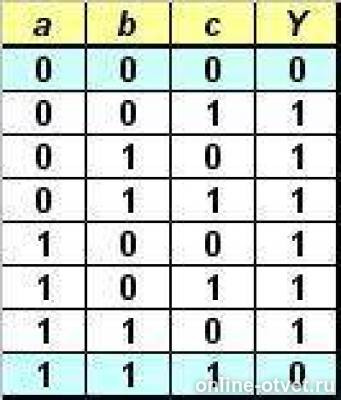

1. Строим таблицу истинности в соответствии с условием задания (вложение 1)
2. Анализируем строки таблицы истинности
Строк с результатом 0 у нас две, строк с единицей - 6. Конечно, удобнее работать с инверсией двух нулевых строк, чем с шестью единичными.
Записываем условие Y и преобразовываем его так, чтобы максимально использовать входные сигналы a,b,c:

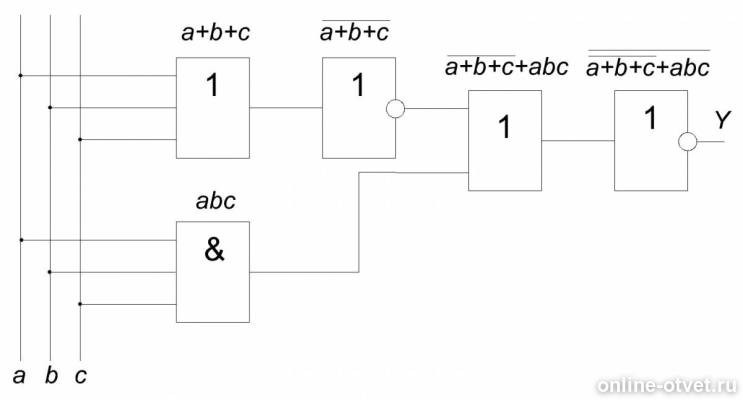

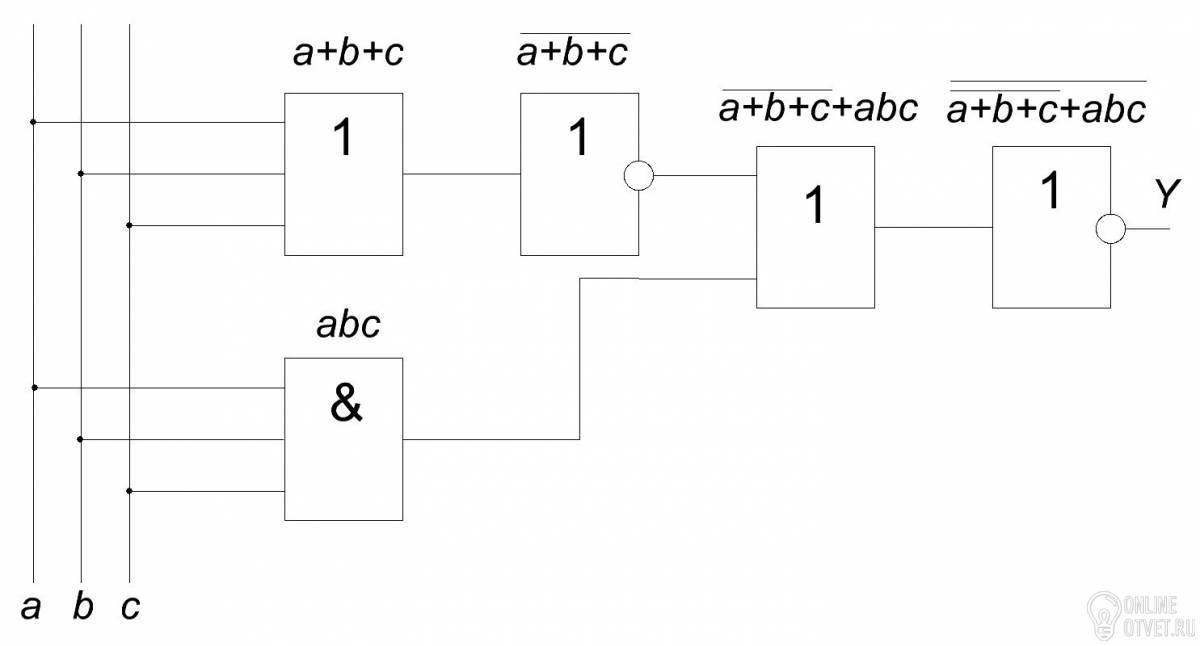

3. Реализуем функциональную схему (вложение 2)
- 15.02.2018 14:50
- thumb_up 41
