Вопрос по информатике:
Как построить функциональную схему для функции F(X,Y,Z)=(X(инверсия)vY(инверсия))∧Z
∧-конъюнкция
- 14.05.2018 17:06
- Информатика
- remove_red_eye 15680
- thumb_up 30
Ответы и объяснения 1
Функция при реализации на базовых элементах цифровой логики ("И", "ИЛИ", "НЕ") потребует четыре элемента - два на инверсию, один на дизъюнкцию этих инверсий и один на итоговую конъюнкцию. Сделаем несложное преобразование, воспользовавшись законом де-Моргана:

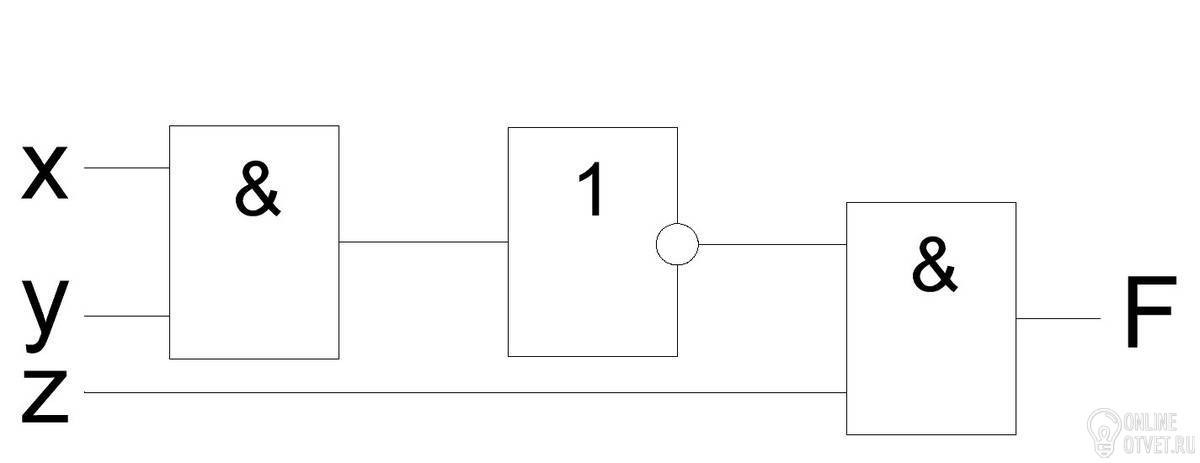

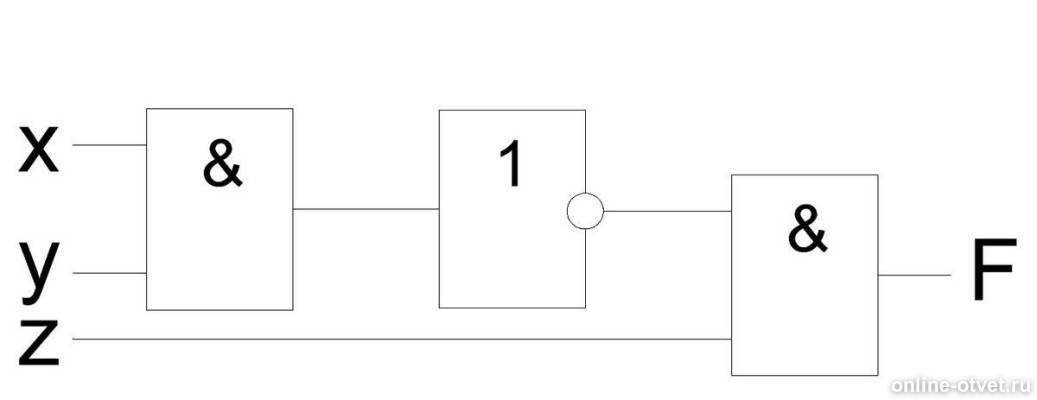

Теперь достаточно трех элементов. Функциональная схема представлена во вложении.
- 15.05.2018 20:44
- thumb_up 7
