Ответы и объяснения 1
Ответ:

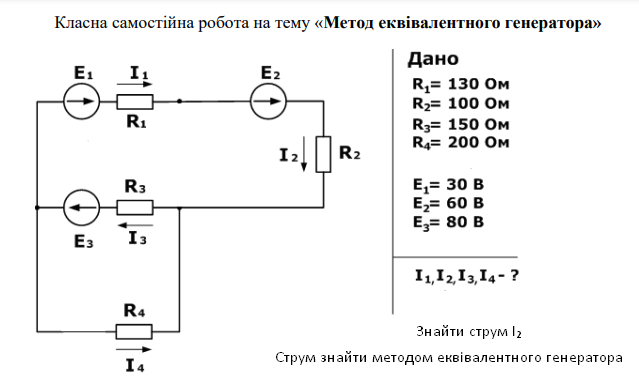

по закону Ома:
I1=Е1/R1=30/130=0.23 А
I2=E2/R2=60/100=0.6 A
I3=E3/R3=80/150=0.53 A
I4=E3/Ro=80/85=0.94 A
Ro=R3R4/R3+R4=3000/350=85
При решении задач по электротехнике, зачастую требуется знать режим работы не всей цепи, а только одной определённой ветви. Для определения параметров такой ветви существует метод эквивалентного генератора.
Суть метода эквивалентного генератора состоит в нахождении тока в одной выделенной ветви, при этом остальная часть сложной электрической цепи заменяется эквивалентным ЭДС Еэкв, с её внутренним сопротивлением rэкв. При этом часть цепи, в которую входит источник ЭДС называют эквивалентным генератором или активным двухполюсником, откуда и название метода.
Искомый ток Iab находится по закону Ома для полной цепи:
Iab=Eэкв/(Rab+rэкв)
Для нахождения тока нужно узнать Еэкв и rэкв с помощью режимов эквивалентного генератора.
Для того чтобы найти эквивалентную ЭДС, нужно рассмотреть режим холостого хода генератора, другими словами нужно отсоединить исследуемую ветвь ab, тем самым избавив генератор от нагрузки, после чего он будет работать на так называемом холостом ходу.
Eэкв=U=IR=ER/Ro - напряжение холостого хода
rэкв - общее сопротивление всей цепи
