Пожаловаться
- 19.09.2018 02:11
- Физика
- remove_red_eye 19463
- thumb_up 37
Ответы и объяснения 2
Нашел сопротивление цепи) а дальше не знаю) Там как и видно, R2, R3, R4 преобразуешь на R', используя формулу для нахождения общего сопротивления при параллельном соединении)
Пожаловаться
- 20.09.2018 03:16
- thumb_up 17

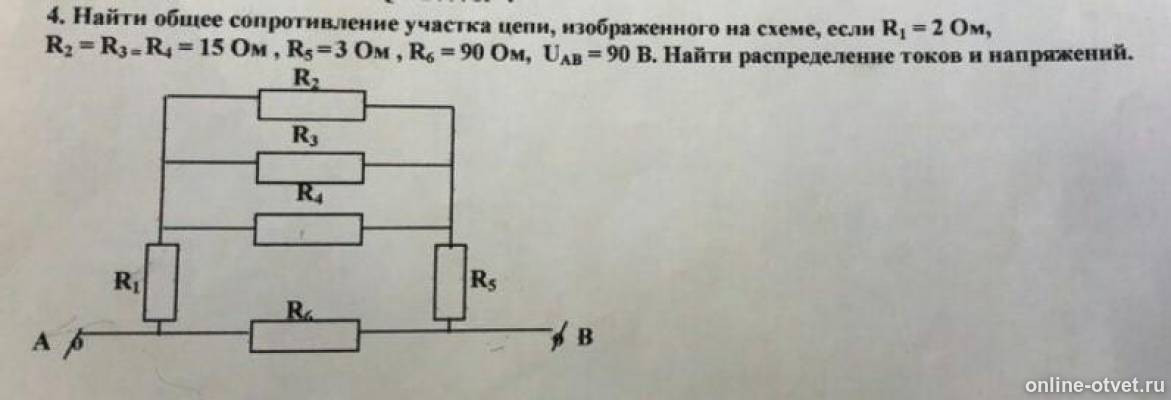

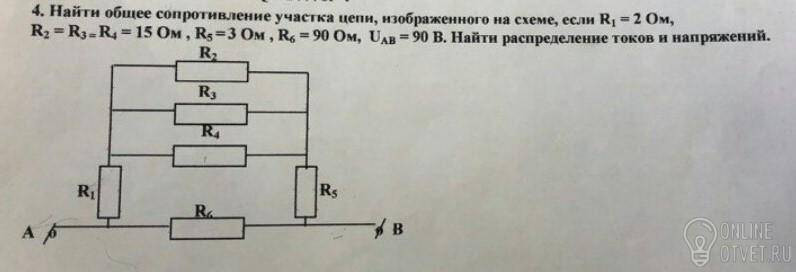

R2,R3,R4 равные и параллельные R234=15/3=5 Ом.
R234,R1,R5 последовательные R12345=R1+R234+R5=2+5+3=10 Ом
R12345,R6 параллельны 1/Ro=1/R6+1/R12345=1/90+1/10=140/90 Ro=9 Ом
Io=Uo/Ro=90/9=10 А I1=I5=Uo/R12345=90/10=9 А I6=Io-I6=10-9=1 A
U6=90 В U1=R1I1=2*9=18 В U5=R5*I5=3*9=27 В U3=U4=90-27-18=45 В
I2=U2/R2=45/15=3A I2=I3=I4
R234,R1,R5 последовательные R12345=R1+R234+R5=2+5+3=10 Ом
R12345,R6 параллельны 1/Ro=1/R6+1/R12345=1/90+1/10=140/90 Ro=9 Ом
Io=Uo/Ro=90/9=10 А I1=I5=Uo/R12345=90/10=9 А I6=Io-I6=10-9=1 A
U6=90 В U1=R1I1=2*9=18 В U5=R5*I5=3*9=27 В U3=U4=90-27-18=45 В
I2=U2/R2=45/15=3A I2=I3=I4
Пожаловаться
- 21.09.2018 10:52
- thumb_up 17
