Вопрос по физике:

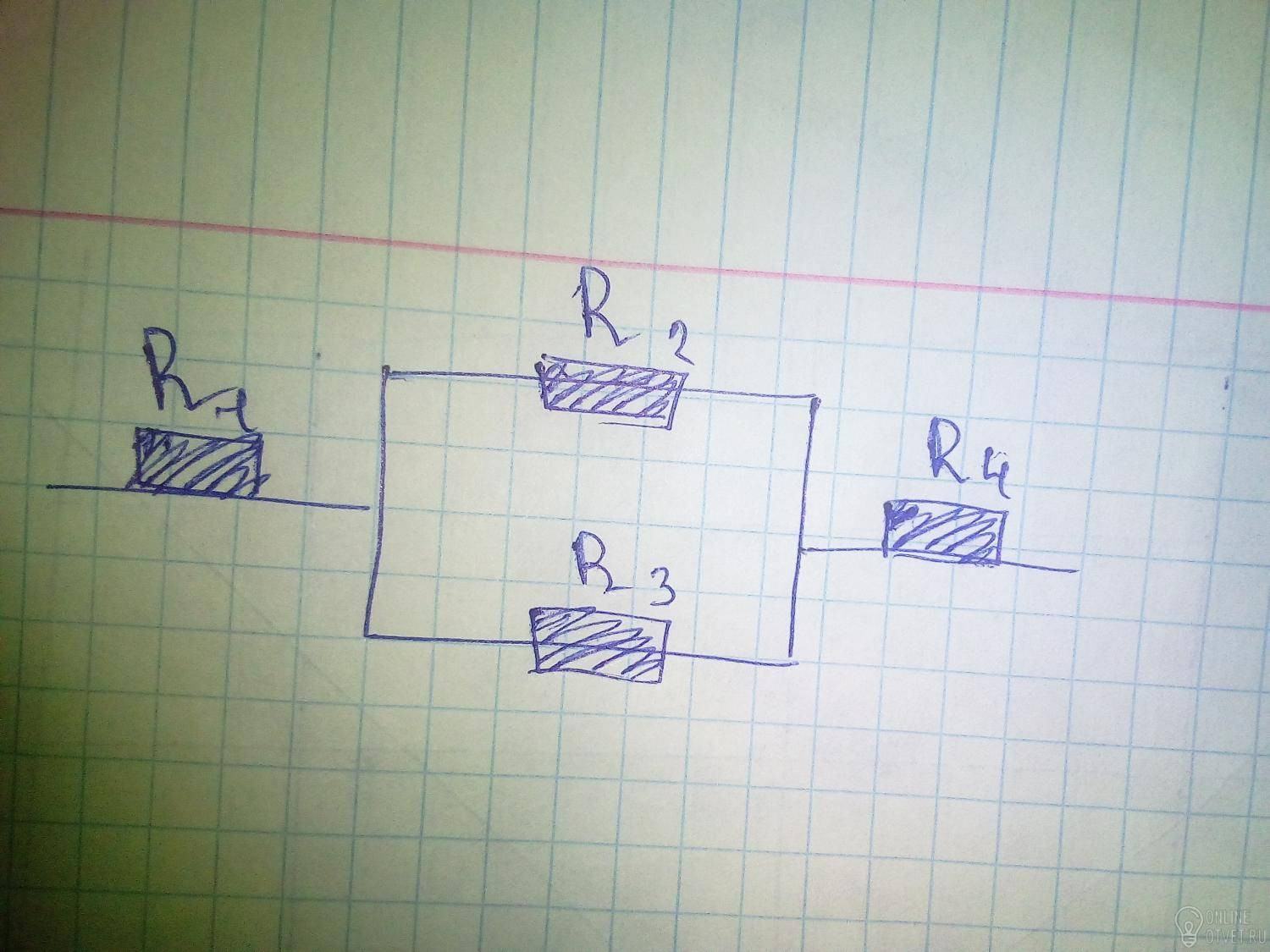

дано:
R1=2 Ом
R2=4 Ом
R3=2 Ом
R4=4 Ом
U2=20В
Найти:
i1,i2,i3,i4-?
U1,U3,U4-?
Пожаловаться
- 16.11.2017 09:23
- Физика
- remove_red_eye 15528
- thumb_up 44
Ответы и объяснения 1
1) U3 = U2 = 20 В - т.к. резисторы соединены параллельно
2) i2 * R2 = U2; i2 = U2 / R2 = 20 В / 4 Ом = 5 А - по закону Ома для участка цепи
3) i3 * R3 = U3; i3 = U3 / R3 = 20 В / 2 Ом = 10 А - по закону Ома для участка цепи
4) i1 = i2 + i3 = 5 А + 10 А = 15 А - по 1 закону Кирхгофа
5) i4 = i1 = 15 А - по закону сохранения заряда
6) R1 * i1 = U1 = 15 А * 2 Ом = 30 В - по закону Ома для участка цепи
7) R4 * i4 = U4 = 15 А * 4 Ом = 60 В - по закону Ома для участка цепи
Ответ: i1 = 15 А; i2 = 5 А; i3 = 10 А; i4 = 15 А; U1 = 30 В; U3 = 20 В; U4 = 60 В;
2) i2 * R2 = U2; i2 = U2 / R2 = 20 В / 4 Ом = 5 А - по закону Ома для участка цепи
3) i3 * R3 = U3; i3 = U3 / R3 = 20 В / 2 Ом = 10 А - по закону Ома для участка цепи
4) i1 = i2 + i3 = 5 А + 10 А = 15 А - по 1 закону Кирхгофа
5) i4 = i1 = 15 А - по закону сохранения заряда
6) R1 * i1 = U1 = 15 А * 2 Ом = 30 В - по закону Ома для участка цепи
7) R4 * i4 = U4 = 15 А * 4 Ом = 60 В - по закону Ома для участка цепи
Ответ: i1 = 15 А; i2 = 5 А; i3 = 10 А; i4 = 15 А; U1 = 30 В; U3 = 20 В; U4 = 60 В;
