Ответы и объяснения 1

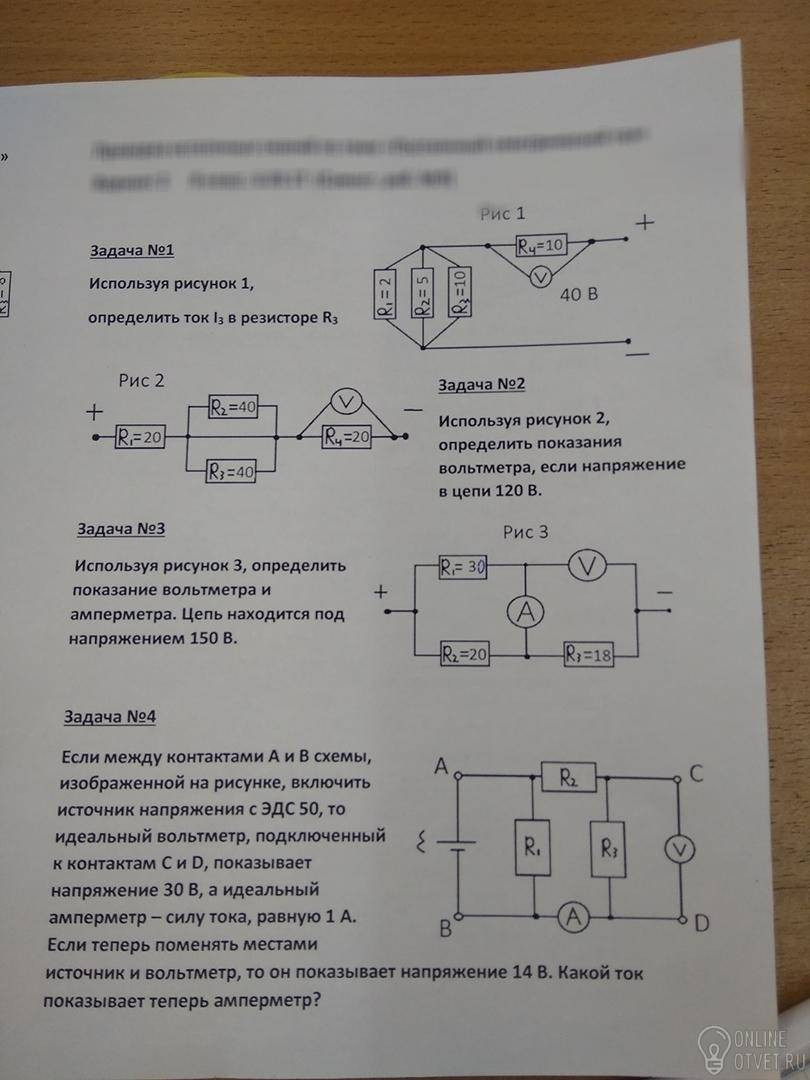

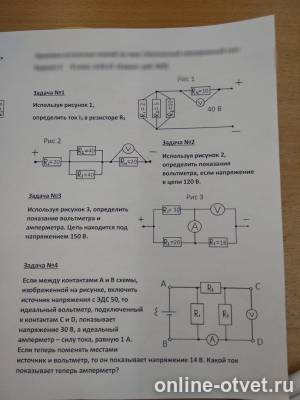

Ir4=U4/R4=40/10=4A
Напряжение на R1=
Ur1=Ur2=Ur3=Ir4*(R1+R2+R3)=4*(2+5+10)=68V
найдем ток Ir3=Ur3/R3=68/10=6.8Ампер
2) R2 и R3 замкнуты проводом, следовательно берем в расчет только последовательное соединение R1 R4/
U=(R1+R4)*I . I=U/2*R4=120/20*2=3A
Ur4=I*R4=3*20=60V
3) ток найти на R1 а напряжение на R3
Найдем напряжение на R3.
Сопротивление всей цепи R=((R1*R2)/(R1+R2))+R3.=((30*20)/(30+20))+18=30 Ом
Ток Ir3=U/R=150/30=5A
Ur3=Ir3*R3=5*18=90V
Ur1=U-Ur3=150-90=60V
Ir1=Ur1/R1=60/30=2A
Ответ: 2Ампера и 90Вольт
