Вопрос по физике:

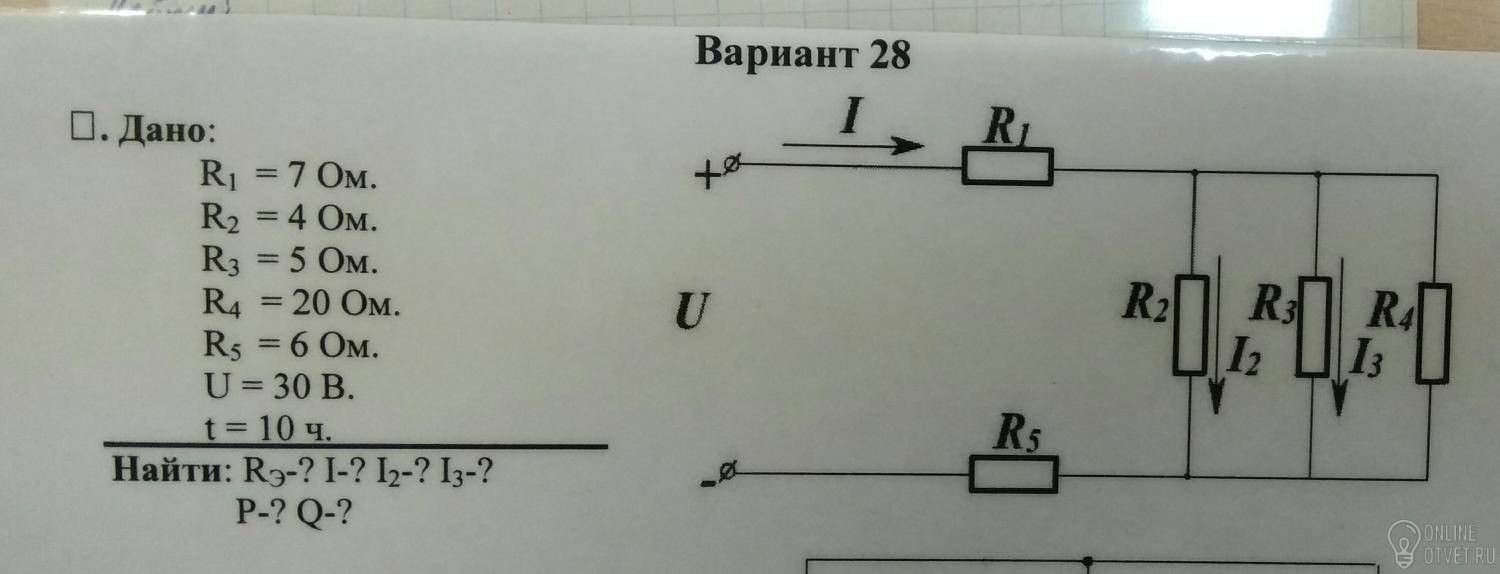

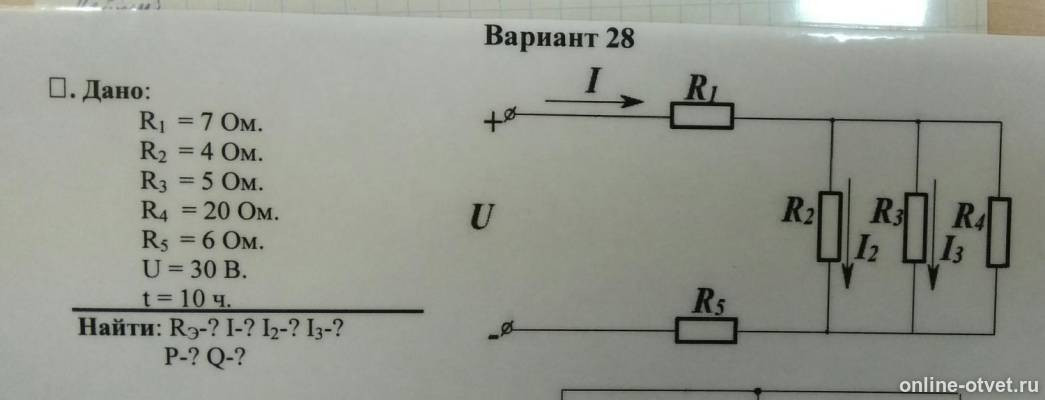

Решите цепь, найдите эквивалентное сопротивление, силу тока на участках
Пожаловаться
- 08.06.2017 12:41
- Физика
- remove_red_eye 19510
- thumb_up 7
Ответы и объяснения 1
Эквивалентное сопротивление R234 трёх параллельно соединённых сопротивлений R2,R3,R4 вычисляется по формуле: 1/R234=1/R2+1/R3+1/R4=1/4+1/5+1/20=10/20=0,5 См, откуда R234=1/0,5=2 Ом. Тогда эквивалентное сопротивление всего участка Rэ=R1+R234+R5=15 Ом. Ток i=U/Rэ=30/15=2 А. Для нахождения тока i2 найдём эквивалентное сопротивление R34 сопротивлений R3 и R4: R34=R3*R4/(R3+R4)=100/25=4 Ом. Тогда i2=i*R34/(R2+R34)=2*4/8=1 А. Для нахождения тока i3 найдём эквивалентное сопротивление R24 сопротивлений R2 и R4: R24=R2*R4/(R2+R4)=80/24=10/3 Ом. Тогда i3=i*R24/(R3+R24)=2*10/3/25/3=20/25=0,8 А. Мощность P=i²*Rэ=4*15=60 Вт, количество теплоты Q=P*t=60*36000=2 160 000 Дж=2 160 кДж.
Пожаловаться
- 09.06.2017 04:56
- thumb_up 20
