- 22.06.2017 19:21
- Физика
- remove_red_eye 14650
- thumb_up 23
Ответы и объяснения 1

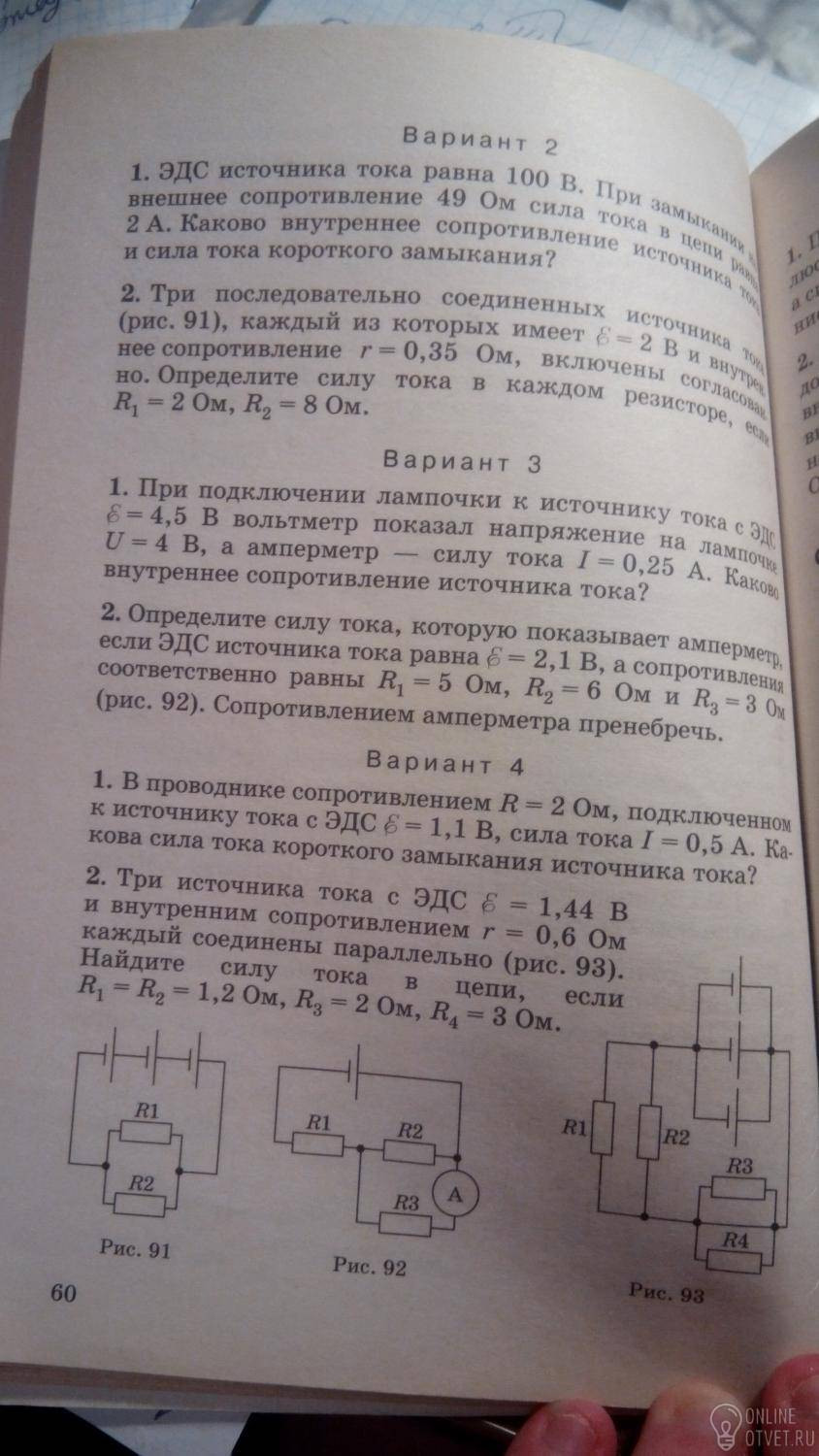

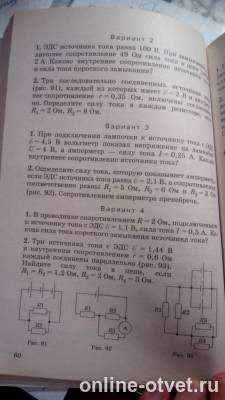

Источники ЭДС подключены последовательно и согласованно, значит ЭДС складываются. Eобщ=3E; Также складываются и внутренние сопротивления каждого источника. rобщ=3r;
Eобщ=3*2=6 В; rобщ=3*0.35=1.05 Ом; Найдем общий ток в цепи по закону Ома для полной цепи. I=Eобщ/Rобщ+rобщ; Rобщ=R1*R2/(R1+R2); Rобщ=2*8/(2+8)=1.6 Ом;
I=6/(1.6+1.05)≈2.26 А; Найдем напряжение на клеммах , к которым подключены резисторы; U=Eобщ-I*rобщ; U=6-2.26*1.05≈3.63 В;
I(R1)=3.63/2≈1.81 А; I(R2)=3.63/8≈0.45 А;
Ответ: I(R1)≈1.81 A; I(R2)=0.45 A.
Eобщ=3*2=6 В; rобщ=3*0.35=1.05 Ом; Найдем общий ток в цепи по закону Ома для полной цепи. I=Eобщ/Rобщ+rобщ; Rобщ=R1*R2/(R1+R2); Rобщ=2*8/(2+8)=1.6 Ом;
I=6/(1.6+1.05)≈2.26 А; Найдем напряжение на клеммах , к которым подключены резисторы; U=Eобщ-I*rобщ; U=6-2.26*1.05≈3.63 В;
I(R1)=3.63/2≈1.81 А; I(R2)=3.63/8≈0.45 А;
Ответ: I(R1)≈1.81 A; I(R2)=0.45 A.
