Ответы и объяснения 1

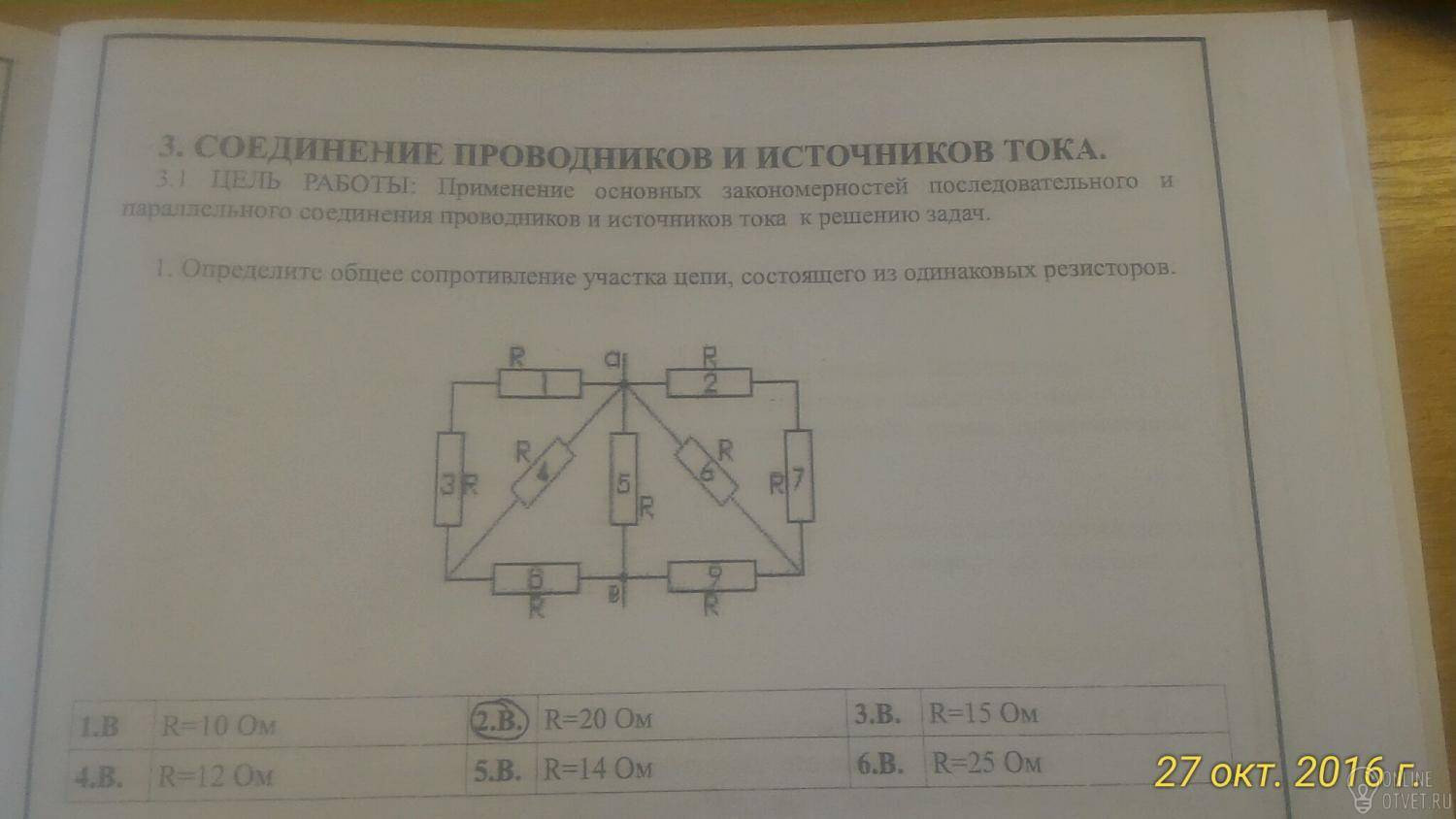

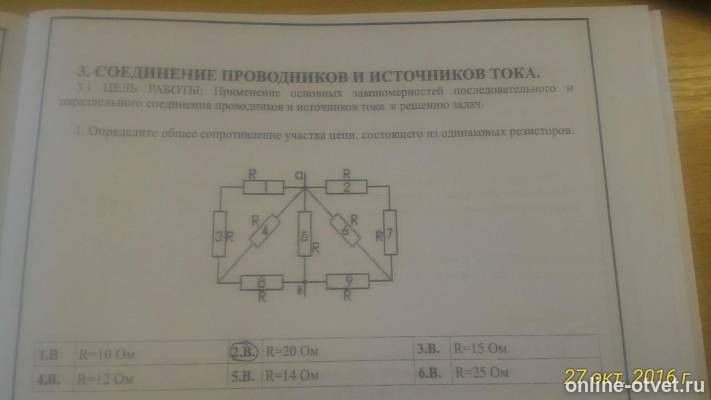

R1 и R3 - последовательно
R13 = R+R=2*R
R13 и R4 параллельно
R134 = R*(2*R) / (R+2*R) = 2*R/3
R134 и R8 - последовательно
Левая сторона относительно ab равна
Rлев = R134 + R = 2*R/3 + R = 5*R/3
Аналогично правая сторона
Rправ = 5*R/3
Получили ТРИ параллельно соединенных резистора:
Rлев, Rправ и R5
1/Rобщ = 3/(5*R) + 1/R + 3/(5*R) = (11/6)*R
R общ = (6/11)*R
Если R=20 Ом, то:
Rобщ= 6*20/11 ≈ 11 Ом
- 18.02.2018 03:06
- thumb_up 11
