Вопрос по физике:

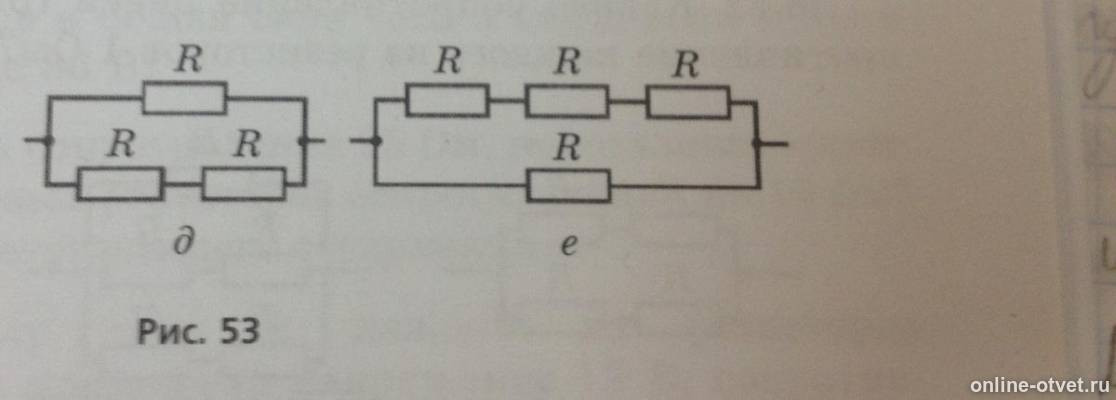

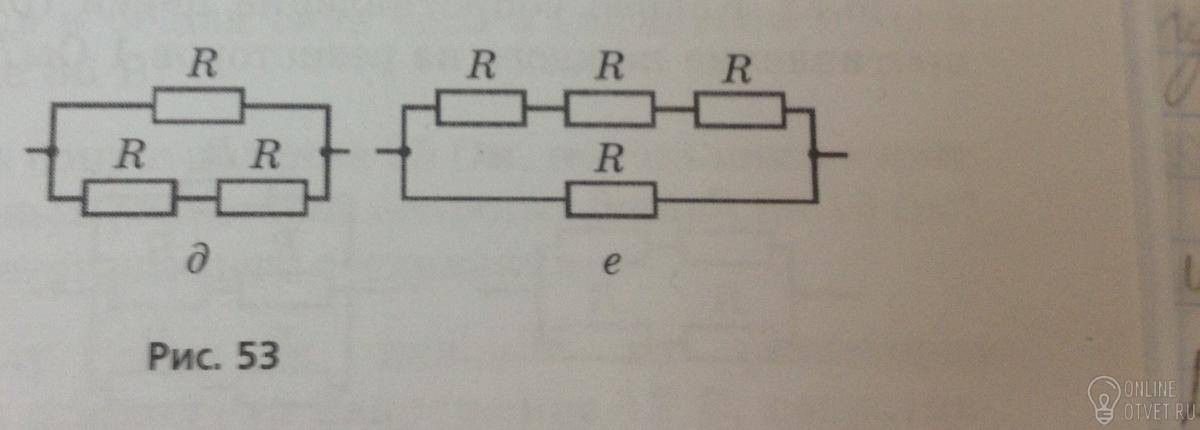

Каково сопротивление цепей на рисунках, если сопротивление каждого из резисторов 1 Ом?
- 18.06.2017 17:27
- Физика
- remove_red_eye 11135
- thumb_up 27
Ответы и объяснения 1
д) Обозначим сопротивление верхней ветви R1, нижней R2. R1=R, R2=R+R=2R (два сопротивления нижней ветви соединены последовательно). Верхняя и нижняя ветви соединены параллельно. Тогда общее сопротивление цепи можно расчитать из уравнения: 1/Rц=1/R1+1/R2. Отсюда получим Rц=R1*R2/(R1+R2)=R*2*R/(R+2*R)=2R^2/(3*R)=2*R/3=2/3 Ом (при R=1 ом).
е) Обозначим сопротивление верхней ветви R1, нижней R2. R1=R+R+R, (три сопротивления верхней ветви соединены последовательно), R2=R. Верхняя и нижняя ветви соединены параллельно. Тогда общее сопротивление цепи можно расчитать из уравнения: 1/Rц=1/R1+1/R2. Отсюда получим Rц=R1*R2/(R1+R2)=3*R*R/(3*R+R)=3R^2/(4R)=3*R/4=3/4 Ом (при R=1 ом).
- 19.06.2017 03:53
- thumb_up 45
