Вопрос по физике:

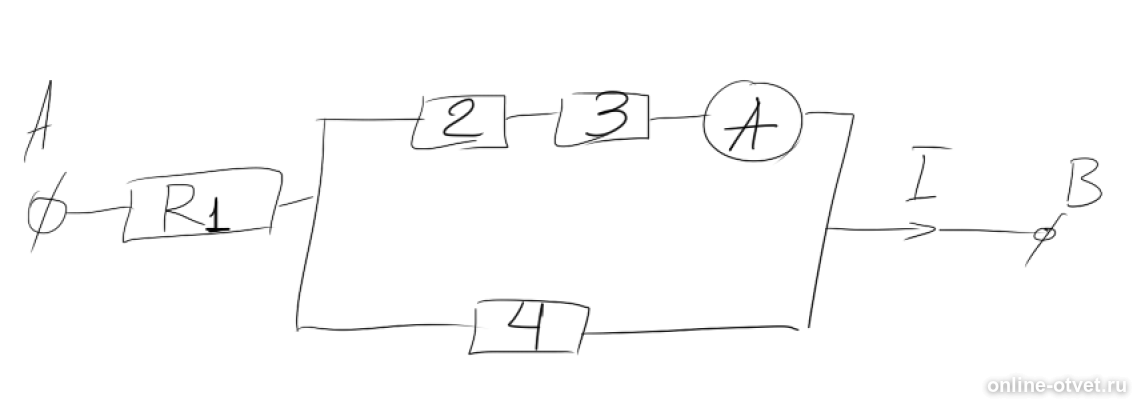

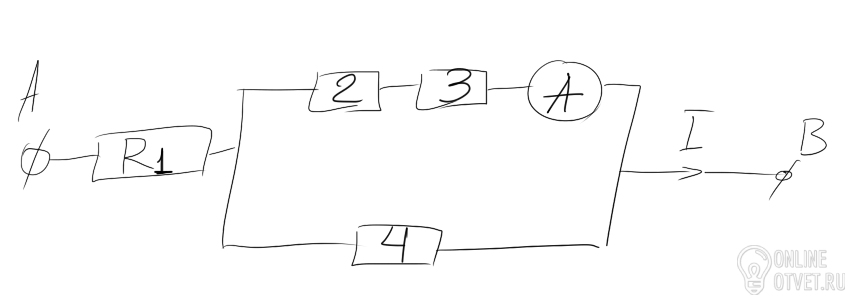

Помогите! Последовательное и параллельное соединение проводников. R1 = 3 Ом, R2 = 5 Ом, R3 = 2 Ом, R4 = 6 Ом, I(A) = 0,2 А. Найти u1, u(AB)
- 13.06.2018 09:41
- Физика
- remove_red_eye 13316
- thumb_up 33
Ответы и объяснения 1
R23=5+2=7
R234=R23*R4/(R23+R4)=7*6/(7+6)=3,23
R1234=R1+R234=3+3,23=6,23
U23=0,2*7=1,4 В
I4=U23/R4=1,4/6=0,23
Iоб=I4+I23=0,23+0,2=0,43
Uоб=Iоб*R1234=0,43*6,23=2,68
U1=Iоб*R1=0,43*3=1,29 В
- 14.06.2018 13:50
- thumb_up 34
