Вопрос по физике:

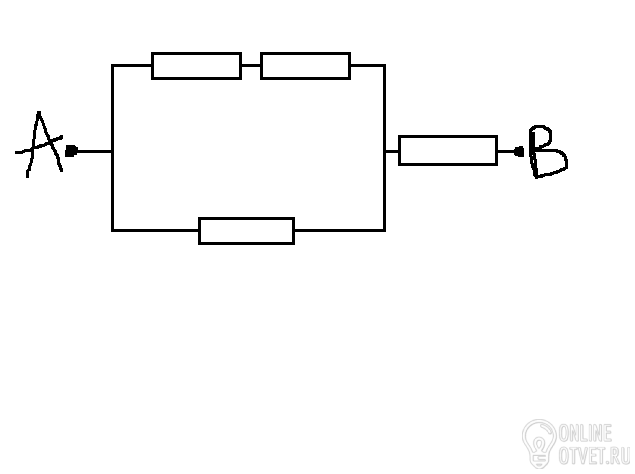

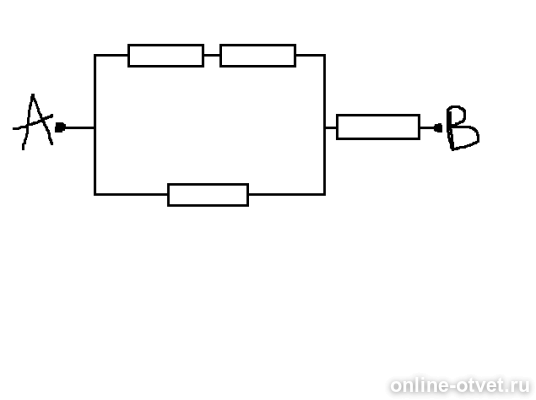

Несколько одинаковых резисторов по 15 Ом соединили, как показано на рисунке. (Смотрите вложение).
Найдите сопротивление между точками А и В.
- 19.11.2017 21:34
- Физика
- remove_red_eye 18973
- thumb_up 16
Ответы и объяснения 2
Основное соединение цепи- последовательное, с элементами параллельного соединения.
Сопротивление на параллельном участке равно (сразу приведу к общему знаменателю):
Roбщ1= (R+R)*R/(R+R+R)= 2R^2/3R= 2R/3
Сопротивление между точками А и В равно:
Rобщ= Rобщ1 + R = 5R/3 и тк R= 15- домножить полученное решение на 15 Ом
Ответ: 25 Ом
:)
Удачи!
