Вопрос по информатике:
Помогите составить деревья для вычеслентя логических выражений и таблицы истинности этих выражения
Трудности с пониманием предмета? Готовишься к экзаменам, ОГЭ или ЕГЭ?
Воспользуйся формой подбора репетитора и занимайся онлайн. Пробный урок - бесплатно!
- 23.07.2018 17:56
- Информатика
- remove_red_eye 3987
- thumb_up 22
Ответы и объяснения 1
A | B | A*B | ~(A*B) | ~(A*B) + A*B
0 | 0 | _ 0 _| _ 1 __ | _ 1
0 | 1 | _ 0 _| _ 1 __ | _ 1
1 | 0 | _ 0 _| _ 1 __ | _ 1
1 | 1_ | _ 1 _| _ 0 __ | _ 1
Не обращайте внимания на подчеркивания, это для выравнивания таблицы.
Чего и следовало ожидать - логическое ИЛИ любого выражения и его же отрицания тождественно равно логической 1, то есть ИСТИННО всегда.

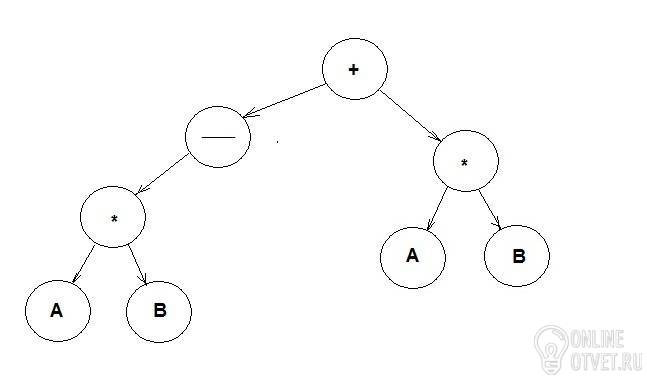

Дерево показано на рисунке.
- 24.07.2018 08:53
- thumb_up 31
