- 23.08.2017 00:43
- Информатика
- remove_red_eye 11050
- thumb_up 44
Ответы и объяснения 1
// Внимание! Если программа не работает, обновите версию!
uses graphABC;
const
w=1000;
h=600;
function f(x:real):=Tan(x);
begin
SetWindowSize(w,h);
// поле для графика в окне
var xLeft:=50;
var yLeft:=50;
var xRight:=w-xLeft;
var yRight:=h-yLeft;
// интервалы по осям
var ax:=-7.0;
var bx:=7.0;
var hx:=0.5;
var ay:=-10.0; // минимум f(x) с запасом
var by:=10.0;
var hy:=1.0;
// масштабы по осям
var mx:=(xRight-xLeft)/(bx-ax);
var my:=(yRight-yLeft)/(by-ay);
// точка начала координат графика
var x0:=xLeft+Trunc(abs(ax)*mx);
var y0:=yRight-Trunc(abs(ay)*my);
// рисование координатных осей
Line(xLeft,y0,xRight+10,y0);
Line(x0,yLeft-10,x0,yRight);
SetFontSize(12); SetFontColor(clBlue);
TextOut(xRight+15,y0-10,'X');
TextOut(x0-4,yLeft-30,'Y');
SetFontSize(8); SetFontColor(clGreen);
// рисование засечек
var s:string;
for var i:=1 to Round((bx-ax)/hx)+1 do begin
var num:=ax+(i-1)*hx;
var x:=xLeft+Trunc(mx*(num-ax));
Line(x,y0-3,x,y0+3);
Str(num,s);
if abs(num)>1E-15 then TextOut(x-TextWidth(s) div 2,y0+10,s)
end;
for var i:=1 to Round((by-ay)/hy)+1 do begin
var num:=ay+(i-1)*hy;
var y:=yRight-Trunc(my*(num-ay));
Line(x0-3,y,x0+3,y);
Str(num,s);
if abs(num)>1E-15 then TextOut(x0+7,y-TextHeight(s) div 2,s)
end;
TextOut(x0-10,y0+10,'0');
// собственно график
var xi:=ax;
while xi<=bx do begin
var yi:=f(xi);
var x:=x0+Round(xi*mx);
var y:=y0-Round(yi*my);
if (y>=yLeft) and (y<=yRight) then SetPixel(x,y,clRed);
xi+=1e-3
end
end.

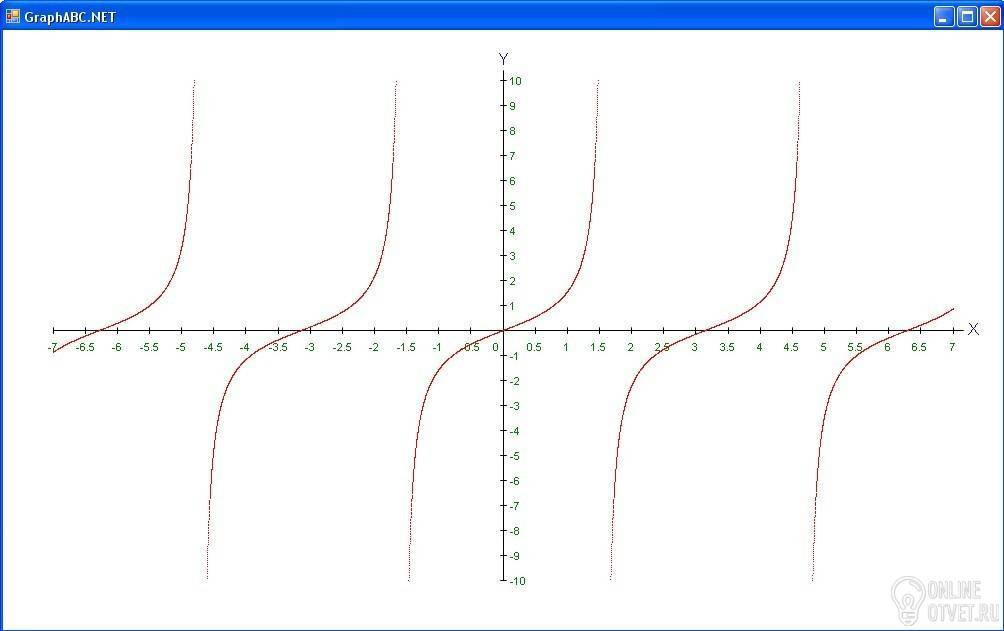

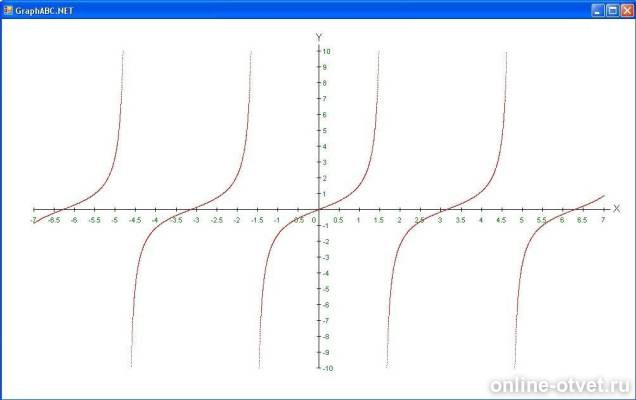

Пример работы - во вложении
- 24.08.2017 00:36
- thumb_up 40
