Ответы и объяснения 1

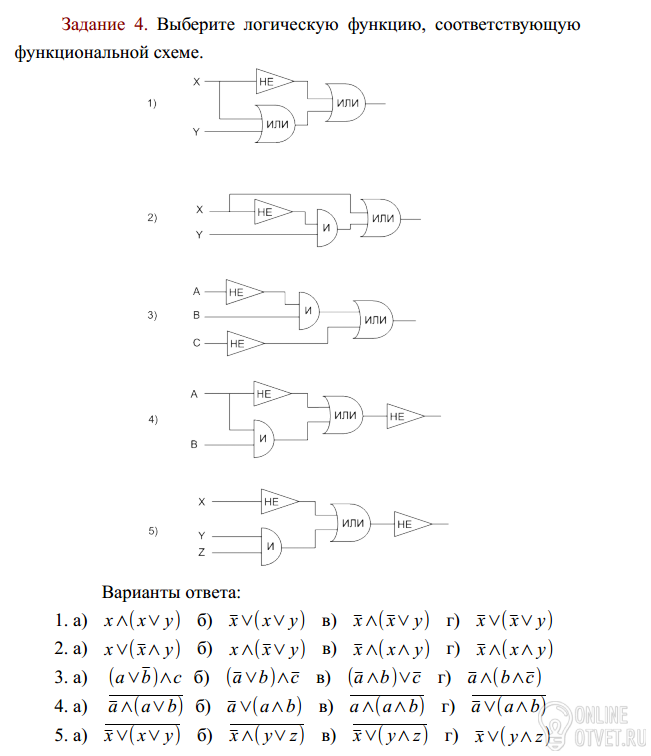

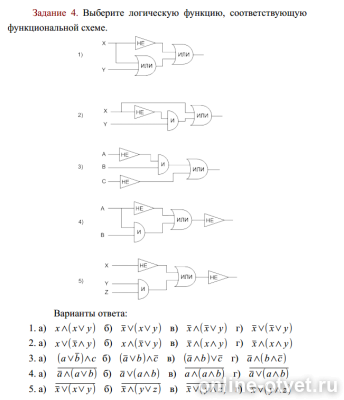

1. Х после элемента "НЕ" дает "НЕ" Х. Пара X и Y на выходе "ИЛИ" дает X "ИЛИ" Y. Эти два сигнала поступают на элемент "ИЛИ". Получаем функцию ("НЕ" Х) "ИЛИ" (Х "ИЛИ" Y) - это вариант б.
2. ("НЕ" Х) "И" Y вместе с X поступают на вход "ИЛИ". Получаем функцию Х "ИЛИ" (("НЕ" Х) "И" Y) - это вариант а.
3. На вход "И" попадают сигналы ("НЕ" А) и В. С выхода сигнал вместе с ("НЕ" С) поступает на вход "ИЛИ" - это вариант в.
4. На вход "ИЛИ" поступают сигналы ("НЕ" А) и (А "И" В). Выход инвертируется (функция "НЕ") - это вариант г.
5. 4. На вход "ИЛИ" поступают сигналы ("НЕ" Х) и (Y "И" Z). Выход инвертируется (функция "НЕ") - это вариант в.
