Вопрос:

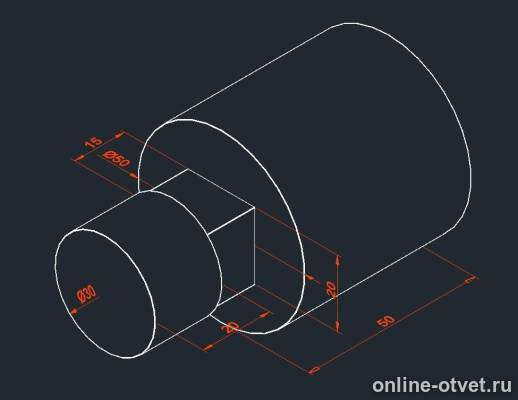

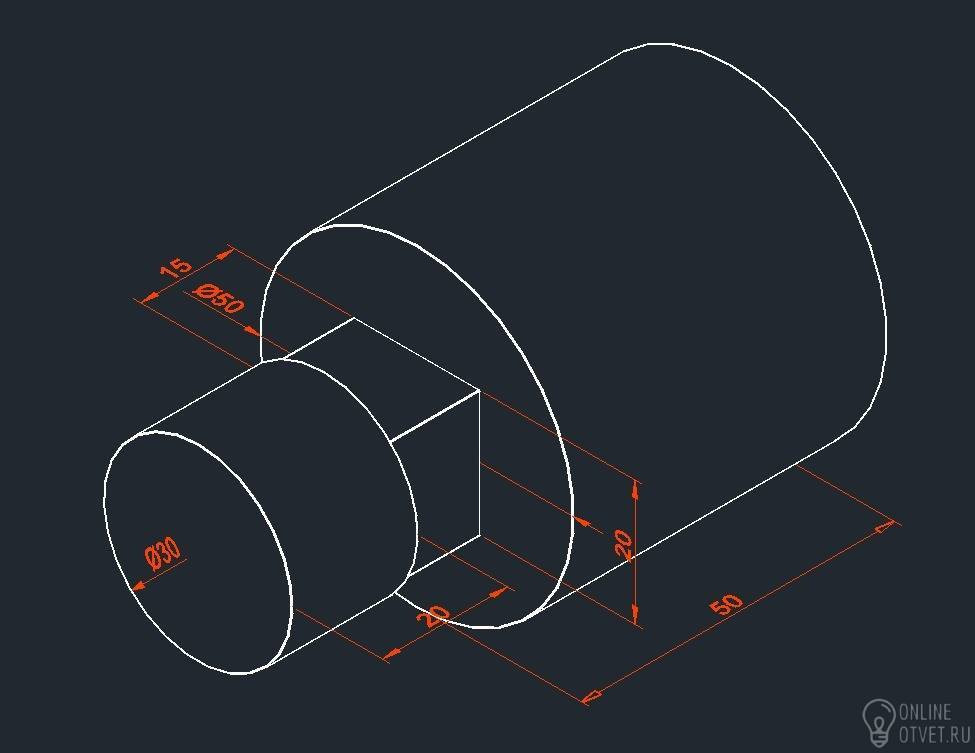

Пожалуйста, помогите с черчением! Если можно то эскиз, или хотябы объясните как это будет выглядеть. Эскиз: деталь (вал) состоит из двух соосных цилиндров. К центру основания большего цилиндра примыкает квадратная призма. Размеры меньшего цилиндра:основание диаметр 30 мм, высота 20 мм Размер большего цилиндра: основание диаметр 50 мм, высота 50 мм. Размер призмы:основание 20*20 мм, высота 15 мм.
