Вопрос:
Помогите, пожалуйста, решить с объяснением задачку по "технической механике" пожалуйста :)

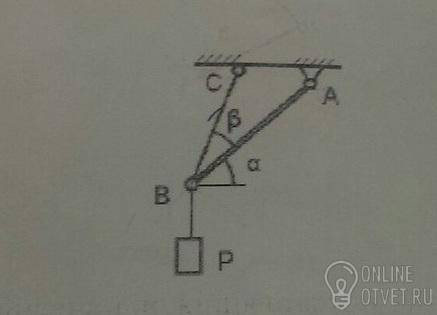

Груз весом Р=10 Н подвешен к концу стержня АВ , который удерживается под углом α=15° к горизонту при помощи троса ВС . Угол между тросом и стержнем равен β=30° .
Определить усилия в стержнях и натяжение тросах.
Трудности с пониманием предмета? Готовишься к экзаменам, ОГЭ или ЕГЭ?
Воспользуйся формой подбора репетитора и занимайся онлайн. Пробный урок - бесплатно!
- 25.09.2016 09:08
- Другие предметы
- remove_red_eye 18921
- thumb_up 5
Ответы и объяснения 1
Пусть Sa, Sс - усилия в стержнях. Проекция на ось Оу относительно В даст:
Sc * sin( alpha + beta ) + Sa * sin alpha - P = 0
Проекция на Оx:
Sa * cos alpha = - cos ( alpha + beta ) * Sc
Далее решаем систему.
Sa = -cos (alpha + beta )*Sc/cos alpha
Sc * sin( alpha + beta) - tg alpha * cos( alpha + beta) * Sc = P
Sc = P/( sin ( alpha + beta ) - tg alpha * cos ( alpha + beta) )
Аналогично находим Sa
- 26.09.2016 02:20
- thumb_up 15
