Вопрос:

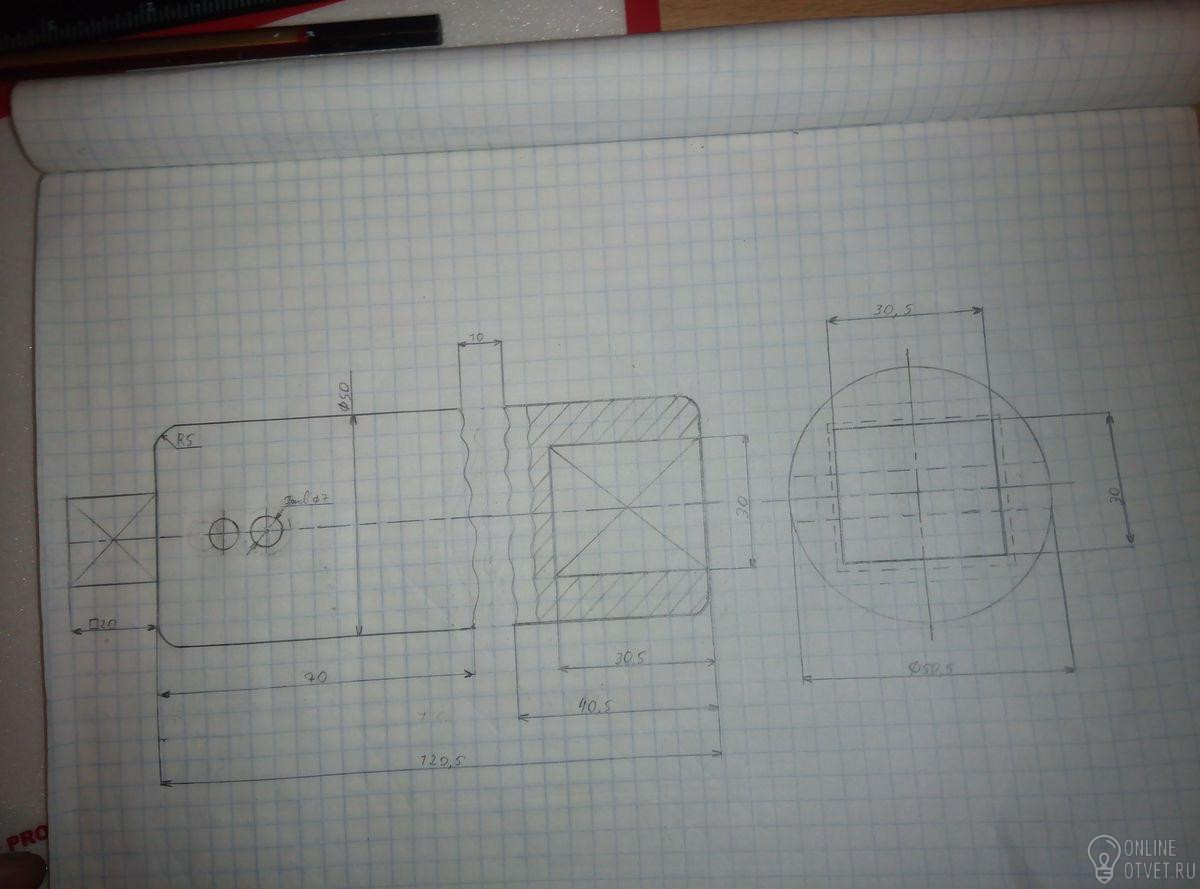

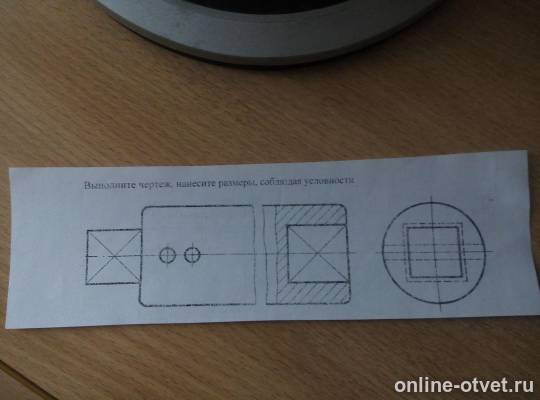

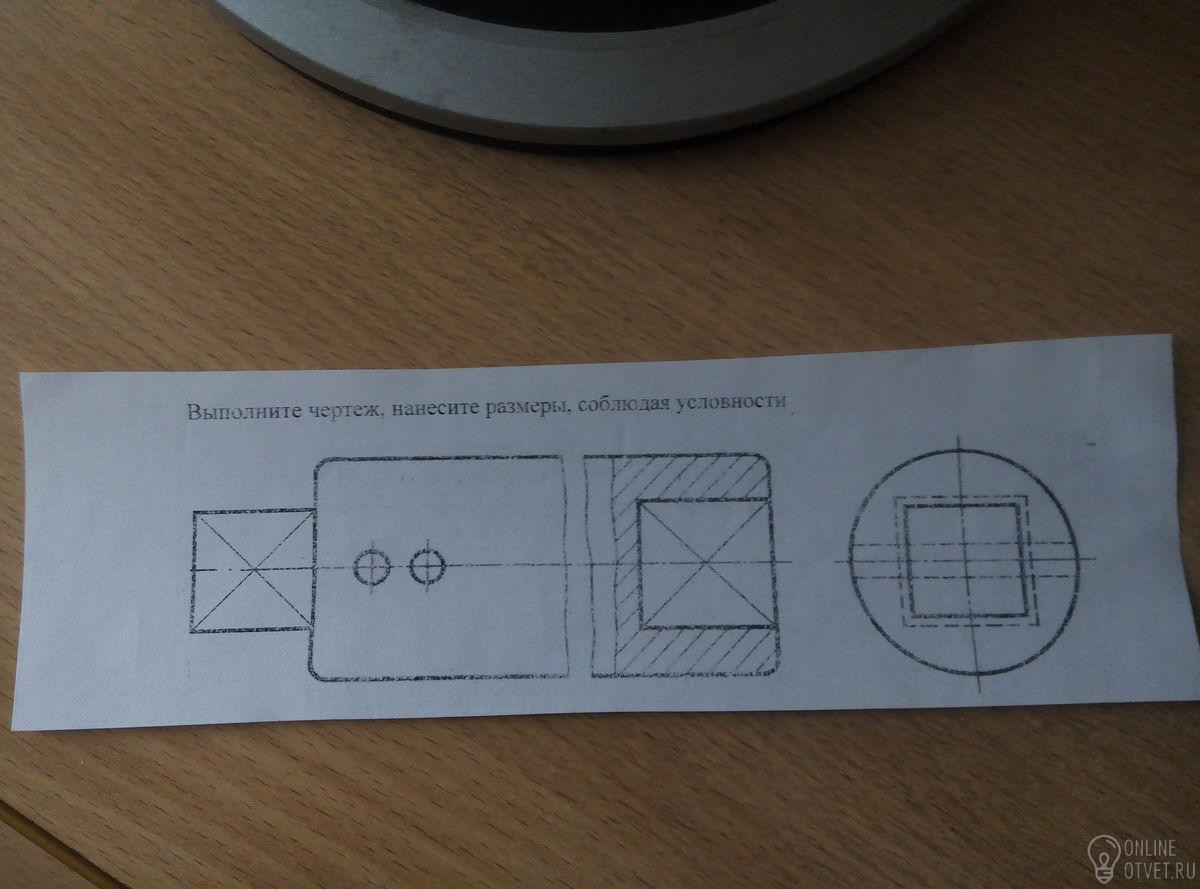

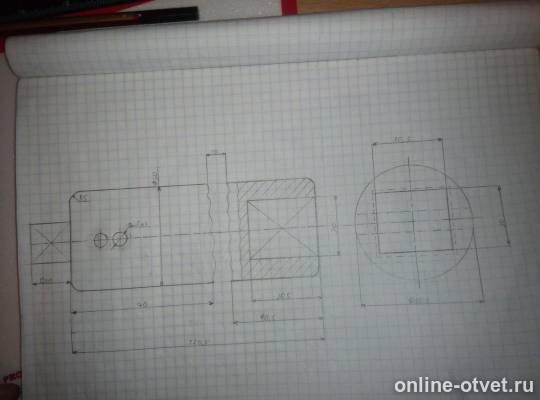

Мне нужно было выполнить чертёж и нанести на него правильно размеры.
Верно я выполнил его и нанёс размеры?
Если что-то не правильно,поправьте пожалуйста!Я не опытный в черчений.
- 04.05.2018 18:47
- Другие предметы
- remove_red_eye 14541
- thumb_up 8
Ответы и объяснения 1

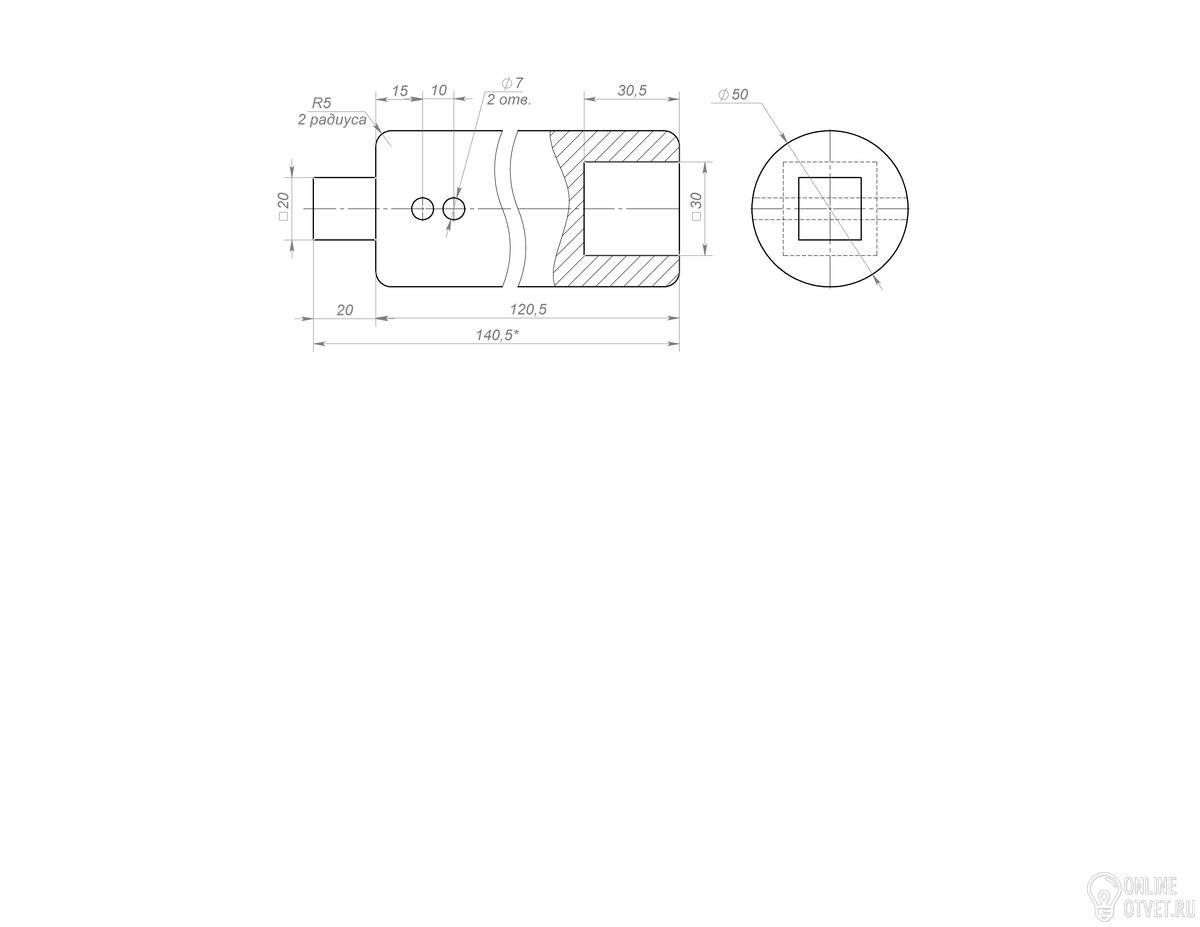

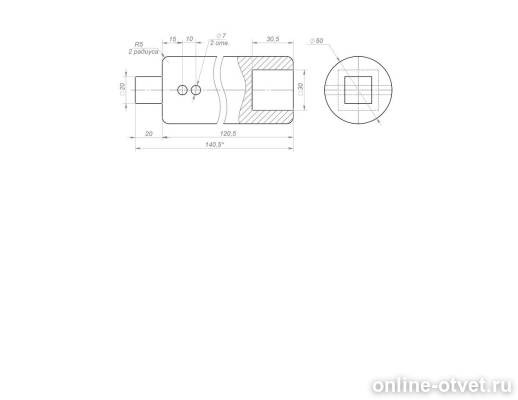

Должно получится так, как на эскизе в приложении. Ошибки: перечеркнутый прямоугольник означает, что в сечении этого элемента - квадрат. Размеры до линии разрыва не проставляются. И на виде слева что-то не так с линиями невидимого контура, при размерах квадратов 20 и 30, расстояния между ними должны быть больше. Либо размеры не 20 и 30, а 24 и 26, допустим). А, еще размеры до осей отверстий не проставлены
