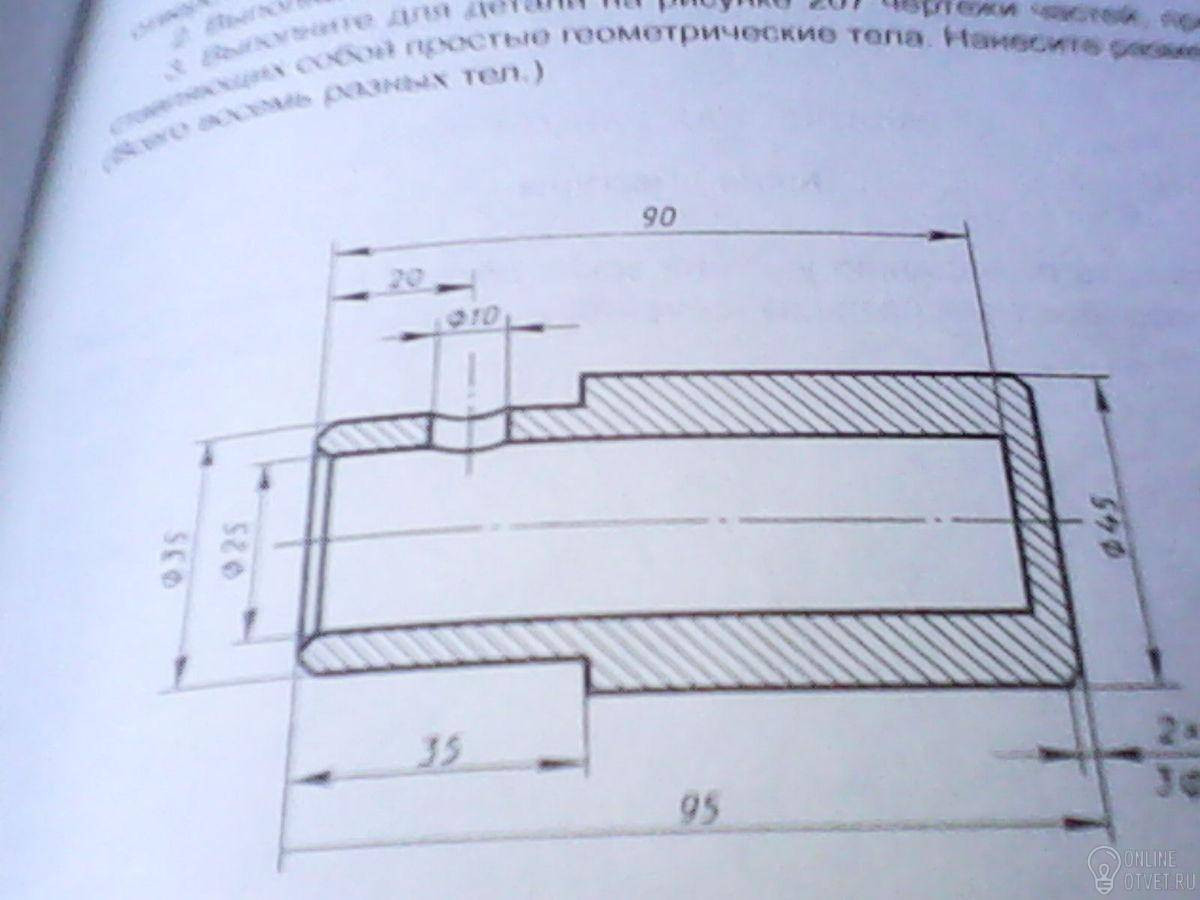

1. Дан фронтальный разрез детали.
2. На детали 3 фаски размерами 2х45° (фото обрезало часть эскиза с размерами, но вроде так).
3. Разрез дан с целью показать внутреннюю геометрию детали, которую не было бы видно на 3 стандартных видах, либо была бы видна в линиях невидимого контура. Разрез даёт более наглядное представление о конфигурации детали. В детали 2 отверстия: одно осевое, глухое ф25 и одно радиальное сквозное ф10
- 17.03.2017 06:35
- thumb_up 46
