Черчение! 1)Каковы правила расположения видов на сборочных чертежах? Соответствуют ли они правилам расположения видов на чертеже детали?Применяют ли разрезы и сечения при выполнении сборочных чертежей?Где на чертежах указывают названия деталей, входящих в изделие?Нужно ли на сборочных чертежах наносить все размеры деталей, входящих в изделие? Почему?Что означают цифры, стоящие на полках линий-выносок?

Question

xingst541 · Answer

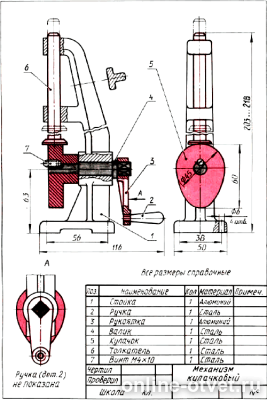

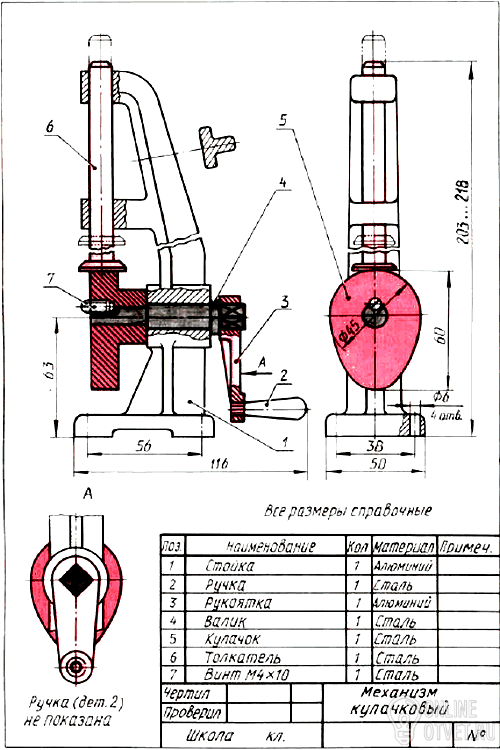

Сборочные чертежи обычно содержат разрезы и сечения. Это помогает выявить устройство изделия. На рисунке 232 в разрезе показан кулачок (дет. 5). Местные разрезы выявляют способы соединения толкателя (дет. 6) со стойкой (дет. 1), рукоятки (дет. 3) с ручкой (дет. 2) и валиком (дет. 4), а также валика с кулачком. Вынесенное сечение поясняет форму стойки, имеющей ребро жесткости.впап
