Вопрос по черчению:

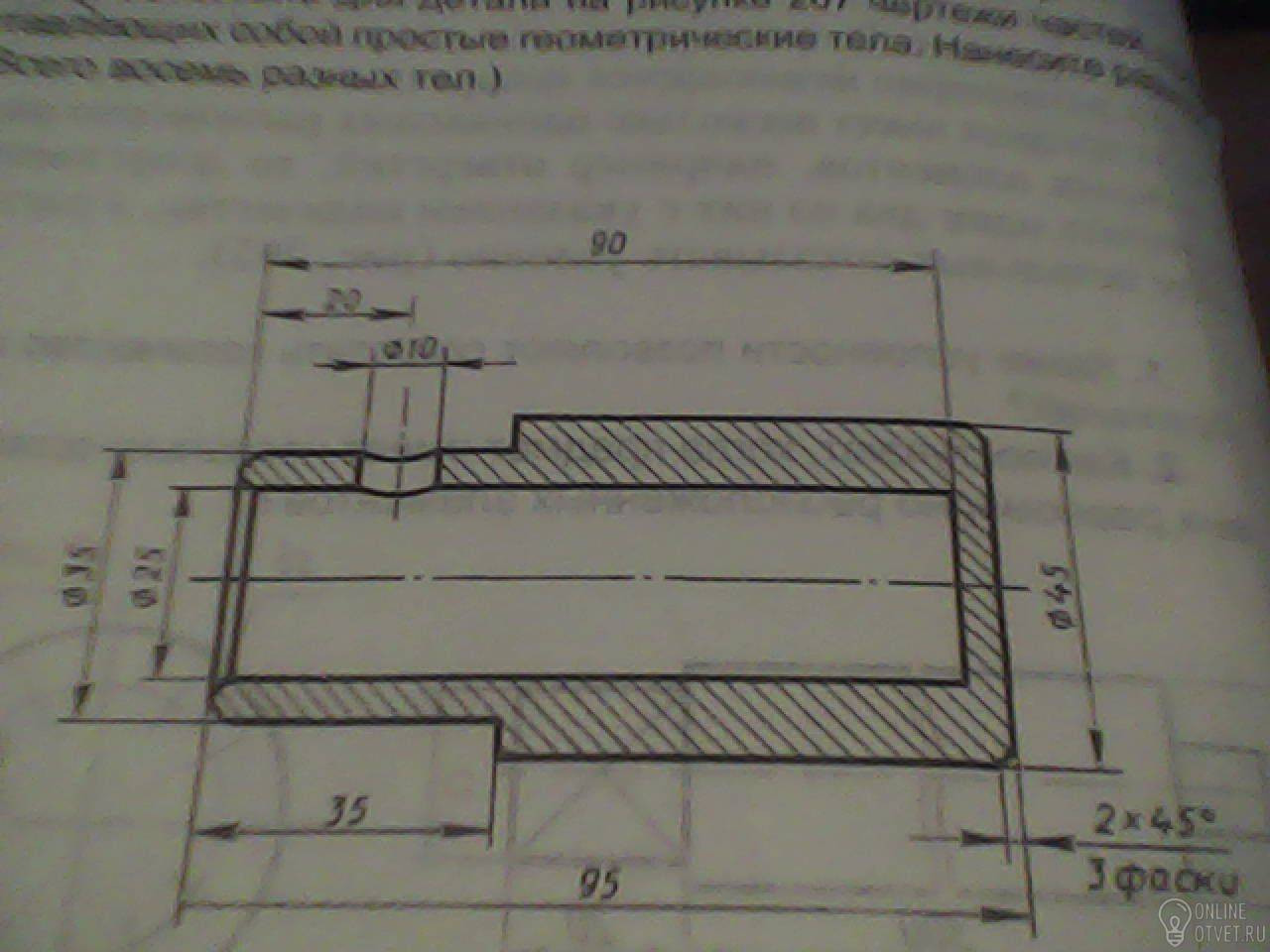

ОТветьте на Вопросы по черчению по рисунку,рисунок во влажениях !!!!!!!!
1)))КАкие изображения даны на чертежах(дайде название видам и разрезам?)
2)))С какой цельюданы разрезы?Что они выявляют?Сколько отверстий в детали?
3)))Сколько фасок у детали?Каковы их размеры?
4)))Какими размерами надо воспользоваться,чтобы просверлить отверстия,там где необходимо? Спасибо кто сделает!Только фигню не пишите !!!
Трудности с пониманием предмета? Готовишься к экзаменам, ОГЭ или ЕГЭ?
Воспользуйся формой подбора репетитора и занимайся онлайн. Пробный урок - бесплатно!
- 03.05.2016 20:40
- Черчение
- remove_red_eye 5927
- thumb_up 29
Ответы и объяснения 1
1. На чертеже показан вид спереди, его ещё называю главным видом (существуют еще вид слева и вид сверху). На чертеже показан простой, продольный разрез (бывают еще сложный, ломанный, ступенчатый, горизонтальные, вертикальные, наклонные, продольные, поперечные, полные и местные)
2. Разрез дан с целью показать размер и расположение отверстий в детали (их 2).
3. У детали 3 фаски размером 2 мм и наклоном 45 градусов.
4. Для сверления одного отверстия в этой детали необходимо сверло диаметром 10 мм, фа для сверления второго отверсти - сверло диаметром 25 мм и сверлить это отверстие глубиной 90 мм.
- 04.05.2016 21:30
- thumb_up 48
